Dürkopp Adler

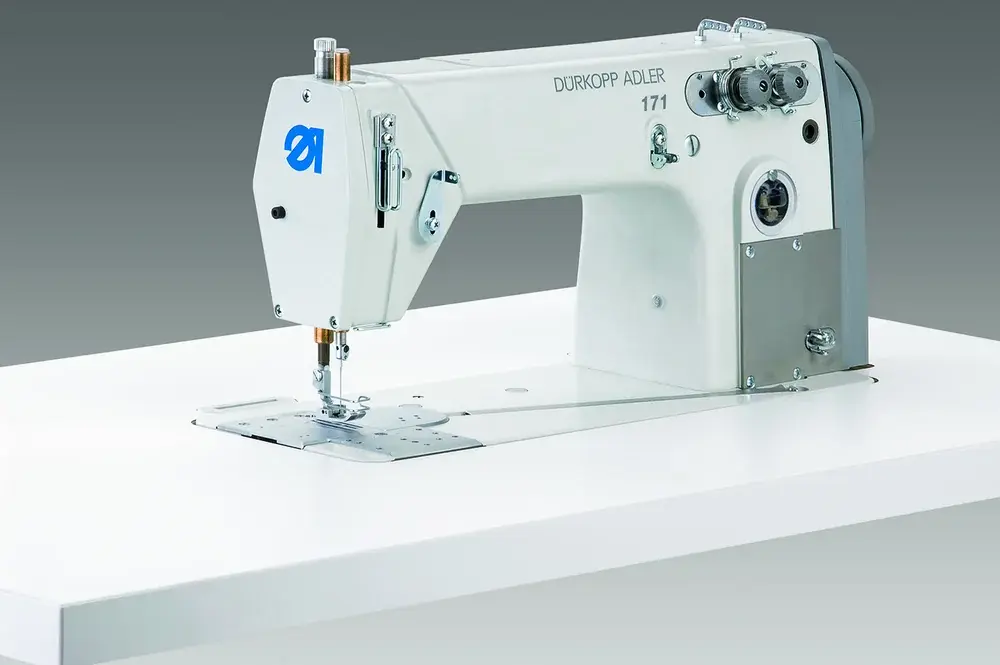

171 / 173
Máquina de cadeneta de una o dos agujas con arrastre inferior y con/sin rodillo arrastrador (puller)
Características del producto
Enérgica y cómoda
La 171 cumple todos los requisitos que una filosofía de producción racional exige a una máquina de alto rendimiento. Su cinemática de costura optimizada garantiza resultados de costura constantes con una amplia gama de materiales. La 173 está predestinada al procesamiento racional de materiales de arrastre difícil. Esta máquina de alto rendimiento asegura costuras lisas y sin tensiones, incluso en tela de microfibra. El rodillo arrastrador (puller) es absolutamente estable incluso a altas velocidades.
Sus ventajas de un vistazo
171-131610
Máquina de doble cadeneta de una aguja con arrastre inferior y control DAC eco+; sin cortahilos; apta para telas livianas a medianas

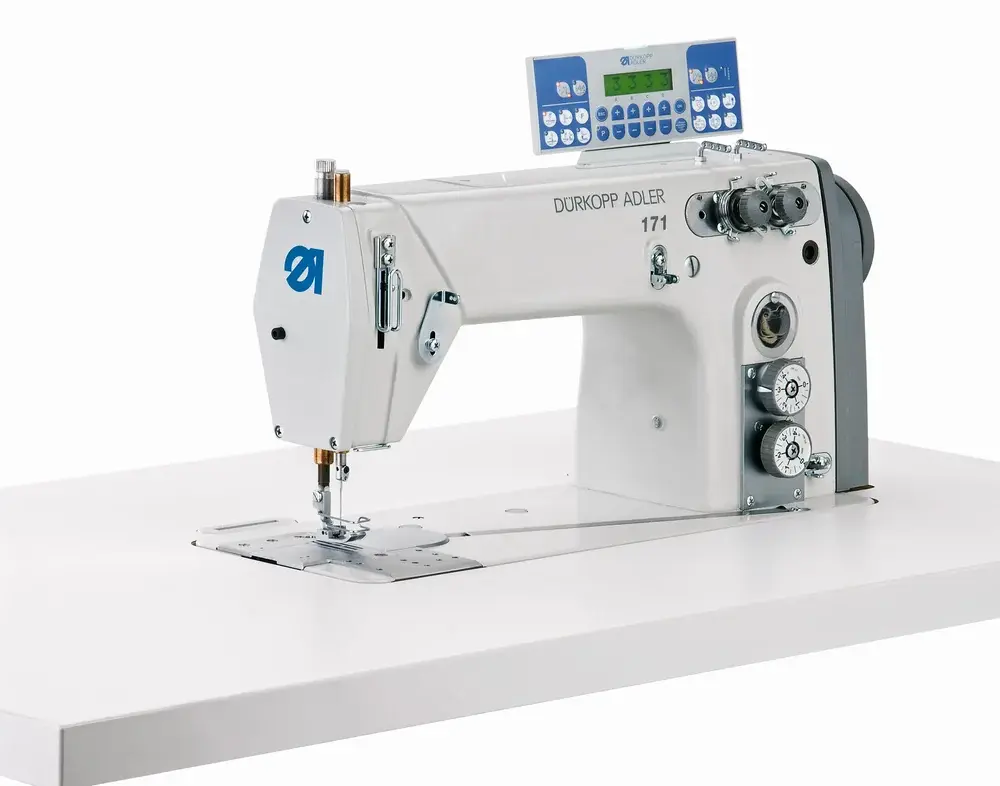

171-141621
Máquina de doble cadeneta de una aguja con arrastre inferior, cortahilos electroneumático, elevación del prensatelas, condensación de puntadas y control DAC classic en combinación con el panel OP1000; apta para telas livianas a medianas
Alta velocidad de costura
Alta velocidad de costura de hasta 6,600 puntadas/min.
171: Las máquinas de arrastre inferior alcanzan una velocidad de costura máx. de 6,600 puntadas/min.
173: El rodillo arrastrador superior (puller), de velocidad estable, trabaja hasta 6,000 puntadas/min.
Conversión a máquina de dos agujas
Conversión rápida y sencilla a máquina de dos agujas; es posible una distancia entre agujas de máx. 15 mm
Con el juego de conversión 175-590074 es posible pasar fácilmente de una aguja a dos agujas. Pueden montarse distancias entre agujas de hasta 15mm.
Posibles aplicaciones:

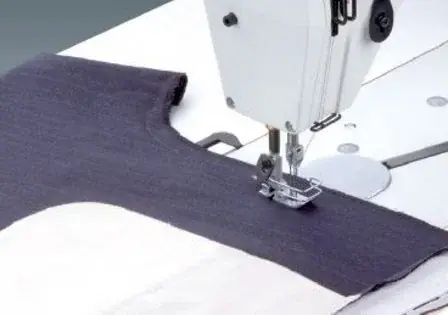

171-131610 E208/0,4: Cierre de costuras de tiro trasero o de costado en pantalón clásico. La distancia entre agujas es de 0.4 mm.

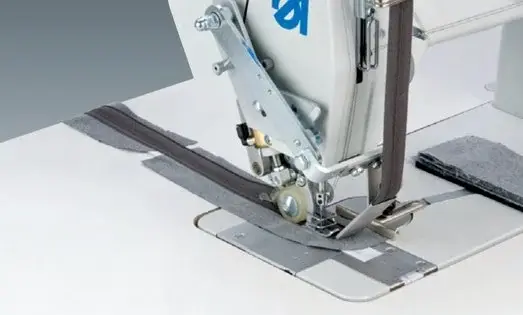

Juego de piezas 550-2-2 (0550 590344): esta estación de trabajo cose cierres continuos en las piezas de la bragueta. El cabezal, convertido en máquina de dos agujas, tiene una distancia entre agujas de 5 mm.
Y mucho más…
Tecnología de control Dürkopp Adler de alta calidad
Tecnología de control DÜRKOPP ADLER
La 171-131610 y la 173-141610 están equipadas con el sistema de control "DAC eco+". La 171-141621 y la 173-141621 están equipadas con el sistema de control "DAC classic".
«Plug and Play»: todos los parámetros de la máquina pueden guardarse en el ID de la máquina y se conservan al cambiar el control.
Control DAC eco+ (panel de mando en caja de cartón) Control DAC classic con panel de mando OP1000
Rigidez dieléctrica (hasta 400 V AC)
Rango de funcionamiento ampliado (190 V AC a 250 V AC)
Actualizable mediante distintos medios de almacenamiento
Eficiencia energética especial gracias a parámetros de software óptimos mediante la tecnología de identificación de máquina (machine ID)
Funciones y entradas libremente programables
Programación de costuras

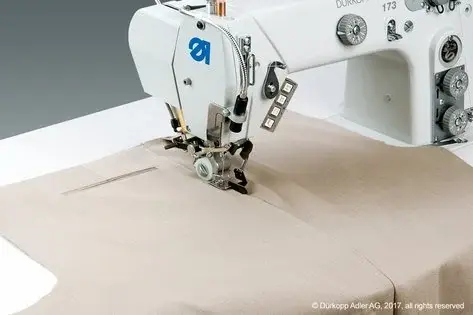

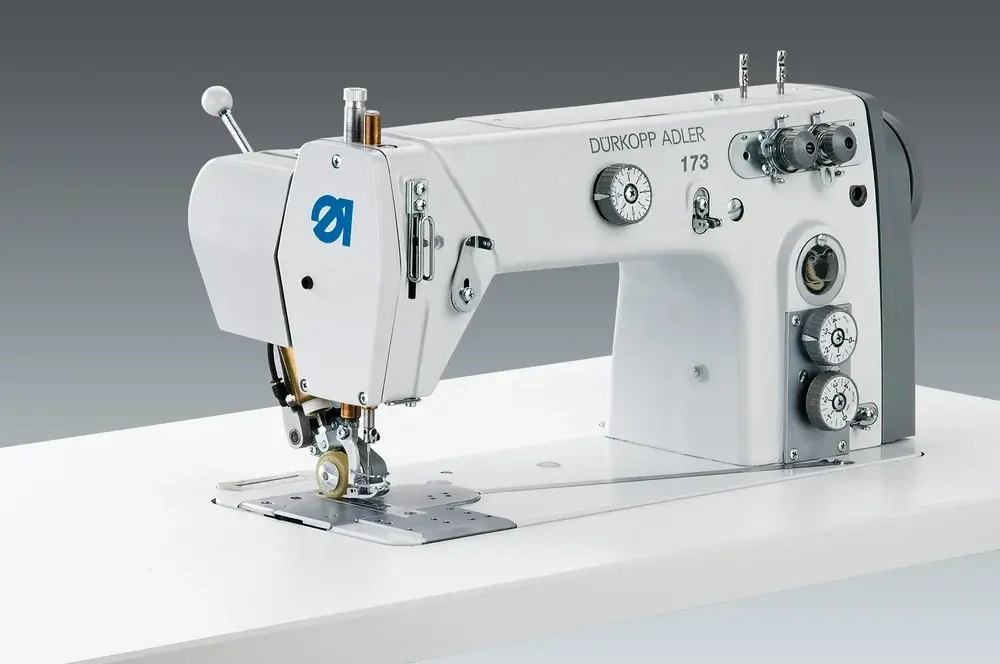

173-141610
Máquina de doble cadeneta de una aguja con arrastre inferior, rodillo arrastrador (puller) de funcionamiento intermitente y control DAC eco+; sin cortahilos, apta para telas livianas a medianas
173 – Sus ventajas:
El largo de avance del rodillo arrastrador superior se ajusta con una rueda de ajuste
El rodillo arrastrador superior, con hasta 6.000 puntadas/min, funciona de forma continua y actúa con eficacia muy cerca, detrás de la aguja.
El rodillo arrastrador superior puede abatirse hacia arriba: espacio libre sin restricciones, igual que en la clase 171.

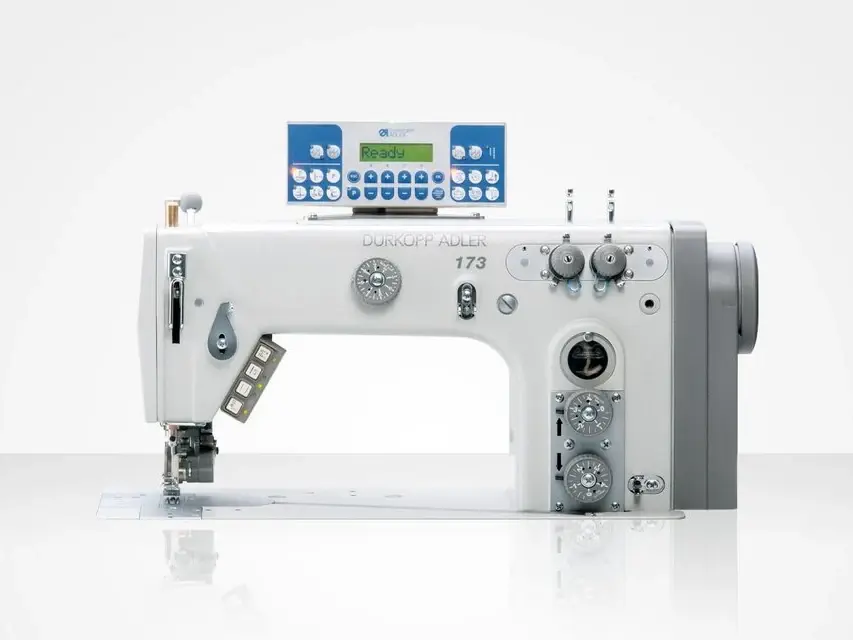

173-141621
Máquina de doble cadeneta de una aguja con arrastre inferior, rodillo arrastrador (puller) de funcionamiento intermitente, cortahilos electroneumático, elevación del prensatelas, condensación de puntadas y control DAC classic en combinación con el panel OP1000, apta para telas livianas a medianas

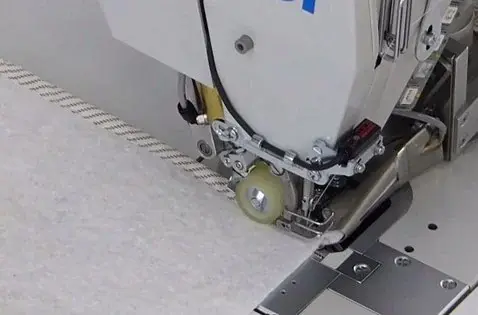

Rodillo arrastrador superior abatible hacia arriba: espacio libre sin restricciones, como en la clase 17
Gracias a la poca distancia entre el rodillo y la aguja, el rodillo arrastrador (puller) permite una calidad de costura perfecta en costuras lisas. Para las costuras que no requieren rodillo arrastrador, este puede abatirse y deja un espacio libre útil igual que en la 171
Formación de puntada óptima gracias a la adaptación automática de la cantidad de hilo del lazador - costuras firmes pero elásticas
Funciones automáticas como cortahilos, elevación del prensatelas y condensación de puntada (según la subclase)
Ejemplos de uso
Operaciones generales de la industria de la confección
Confección de sacos y blazers
Pantalón clásico
Pespunte decorativo de costuras laterales de pantalón
Coser cierres continuos en braguetas
Coser canesús traseros de camisa
Corte en zigzag de la pieza del tiro del pantalón
Ribeteado de protectores de colchón
Especificaciones
| Modelo | 171-131610 | 171-141621 | 173-141610 | 173-141621 |
|---|---|---|---|---|
| Consumo de aire por carrera / Presión de aire [NL] [bar] | - / - | 0,1 / 6 | - / - | 0,1 / 6 |
| Funciones automáticas activadas por barrera de luz | – | ○ | – | ○ |
| Arrastre inferior | ● | ● | – | – |
| Arrastre inferior y rodillo arrastrador superior (puller) | – | – | ● | ● |
| Espacio libre al coser/al elevar A = Al coser [mm] máx. B = Al elevar [mm] máx. | A= 4 / B= 10 | A= 4 / B= 9 | A= 4 / B= 9 | A= 4 / B= 9 |
| Doble cadeneta (401) | ● | ● | ● | ● |
| Cuchilla del garfio | ● | – | ● | – |
| Lazador (transversal) | ● | ● | ● | ● |
| Tamaño de aguja [Nm] máx. | 80-130 | 80-130 | 80-130 | 80-130 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 934 | 934 | 934 | 934 |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz |
| Dimensiones del embalaje (largo, ancho, alto) [mm] | 780 / 370 / 790 | 780 / 370 / 790 | 780 / 370 / 790 | 780 / 370 / 790 |
| Control de programa, panel de mando OP1000 | – | ● | – | ● |
| Potencia nominal [W] máx. | 500 | 500 | 500 | 500 |
| Elevación del prensatelas, automática | ○ | ● | ○ | ● |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | L / M | L / M | L / M | L / M |
| Una aguja | ● | ● | ● | ● |
| Condensación de puntadas y elevación del prensatelas controladas por pedal | – | ○ | – | ○ |
| Largo de puntada arrastre inferior; rodillo arrastrador superior [mm] máx. | 4,0 / - | 4,0 / - | 4,0 / 7,0 | 4,0 / 7,0 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 6.600 | 6.000 | 6.000 | 6.000 |
| Puntadas/min. (de fábrica) Según el cabezal seleccionado | 6.000 | 5.800 | 5.800 | 5.800 |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 70 / 3 | 70 / 3 | 70 / 3 | 70 / 3 |
| Cortahilos | – | ● | – | ● |
| Dos agujas Opcional, máx. 5.500 puntadas/min | ○ | ○ | ○ | ○ |
| Peso, completo [kg] | 54 | 54 | 55 | 55 |
| Peso, cabezal [kg] | 37 | 37 | 39 | 40 |
● De serie ○ Opcional
Vídeos
Catálogo
Los documentos de 171 / 173 que publica Dürkopp Adler, en su propio sitio. Se abren en una pestaña nueva.
Abrir catálogo · 173 (PDF)Abrir catálogo · 171 / 173 (PDF)Abrir manual de instrucciones (PDF)Abrir libro de partes (PDF)
Y los catálogos que Dürkopp Adler publica de toda su gama.
El archivo lo publica y lo actualiza el fabricante; no está copiado aquí, para que nadie descargue una versión vieja.
Fichas, fotografías, videos y especificaciones: Dürkopp Adler.
Díganos qué operación quiere resolver y le respondemos con la configuración indicada y el plazo.
