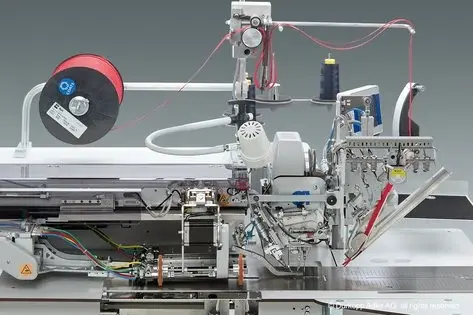

Dürkopp Adler
755 A / 756 A
Unidades de costura para la costura de unión de bolsillos de vivo rectos e inclinados, bolsillos con cartera y bolsillos de ribete
Características del producto
Eficiente - Flexible - Potente
Eficientes y flexibles: así son las nuevas unidades de costura de bolsillos de vivo 755A y 756A. Son ideales para producir aberturas de bolsillo de vivo, de cartera y de ribete, rectas e inclinadas, con largos de bolsillo que cambian con frecuencia. También se puede alternar entre bolsillos de ribete de pecho y bolsillos exteriores de saco. Los cambios se hacen fácilmente en el panel de mando táctil. La alimentación manual de las vistas, junto con el equipamiento adicional opcional, aumenta el rendimiento de su producción y la flexibilidad de la unidad de costura.
Sus ventajas de un vistazo

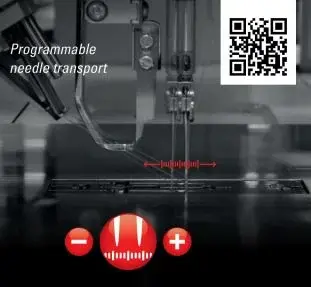

Arrastre por aguja programable para materiales difíciles de arrastrar (opción)
Arrastre por aguja
El arrastre por aguja programable (opción 0755 160154) mejora la calidad de costura en materiales difíciles de coser, p. ej. materiales elásticos, materiales con dibujo, abrigos y marroquinería. La longitud de transporte se adapta individualmente al material y se guarda en el programa. Además, se dispone de un modo especial para tejidos de punto.
Ajuste de la pinza de transporte controlado por motor paso a paso, con extensión del material, p. ej., para forro o material elástico
Ajuste de la pinza de transporte controlado por motor paso a paso (opción 755 561024): las posiciones de las pinzas de transporte respecto a la base del plegador se ajustan en el programa de forma individual y según el material. Esto permite el cambio automático de ribete doble a ribete sencillo y guardar en programas una gran variedad de grosores de material.

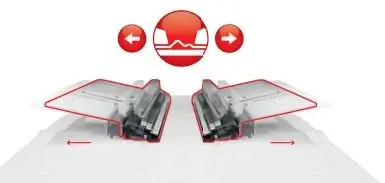

Extendido del material. El material puede extenderse después de bajar las pinzas de arrastre, para lograr una mejor calidad de costura y cortes de esquina más precisos, p. ej., en materiales elásticos.

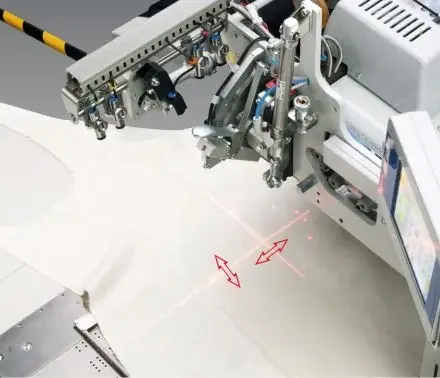

Lámparas láser de marcado programables en dirección longitudinal y transversal (opción)
La posición de las marcas láser puede corregirse individualmente en cada programa mediante un ajuste fino, adaptándola así a distintos espesores de material. Ya no hace falta ajustar mecánicamente las lámparas de marcado láser en cada cambio de modelo.

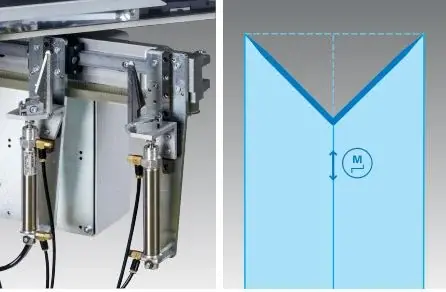

Accionamiento de la cuchilla central por motor paso a paso
Mayor flexibilidad en el uso de materiales gracias al mayor paso de material y a la carrera ajustable para adaptarse al grosor del material; menor desgaste de la cuchilla.
756 A – Estación multifunción de cuchillas de esquina para bolsillos rectos o inclinados (opción)
756 A – Estación multifunción de cuchillas de esquina
(Opción 0755 337504) – programable libremente en largo e inclinación del bolsillo. Según el material, los cuatro cortes de las cuchillas de esquina pueden ajustarse y memorizarse individualmente respecto a la costura y a los extremos de la costura. Es posible corregir las cuchillas en todas las direcciones con distintas inclinaciones de bolsillo y distintos materiales.
755 A – Estación automática de cuchillas de esquina para bolsillos rectos
755 A - Estación automática de cuchillas de esquina (opción)
(Opción 0755 337524) - programable libremente en el largo del bolsillo. La distancia de las cuchillas de esquina a la costura se ajusta manualmente.

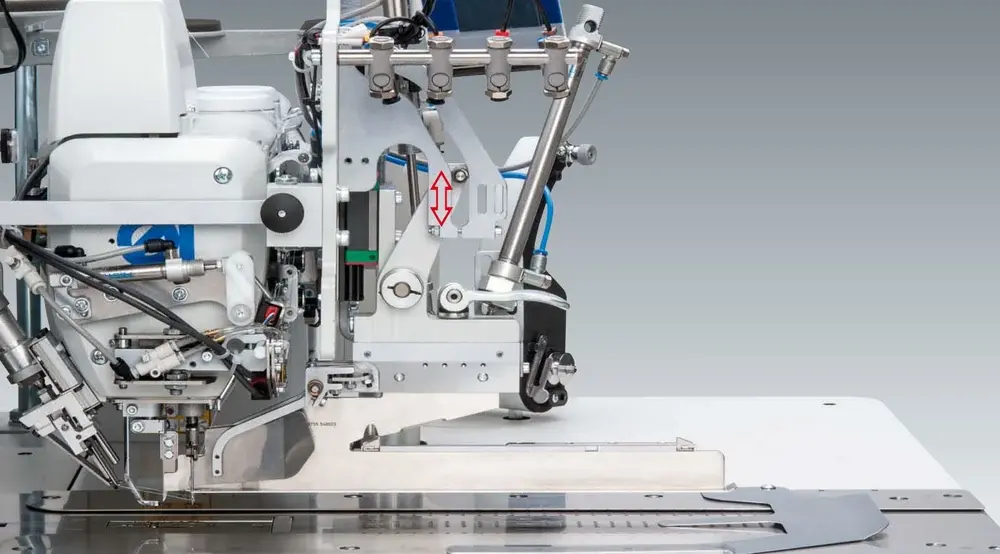

Descenso optimizado del plegador
El descenso del plegador se ha optimizado con un movimiento vertical antes de llegar a la pinza de transporte. Esto mejora el plegado de la tira de vivo e impide que el material se desplace durante el plegado.
2.ª tensión del hilo para un inicio de costura seguro

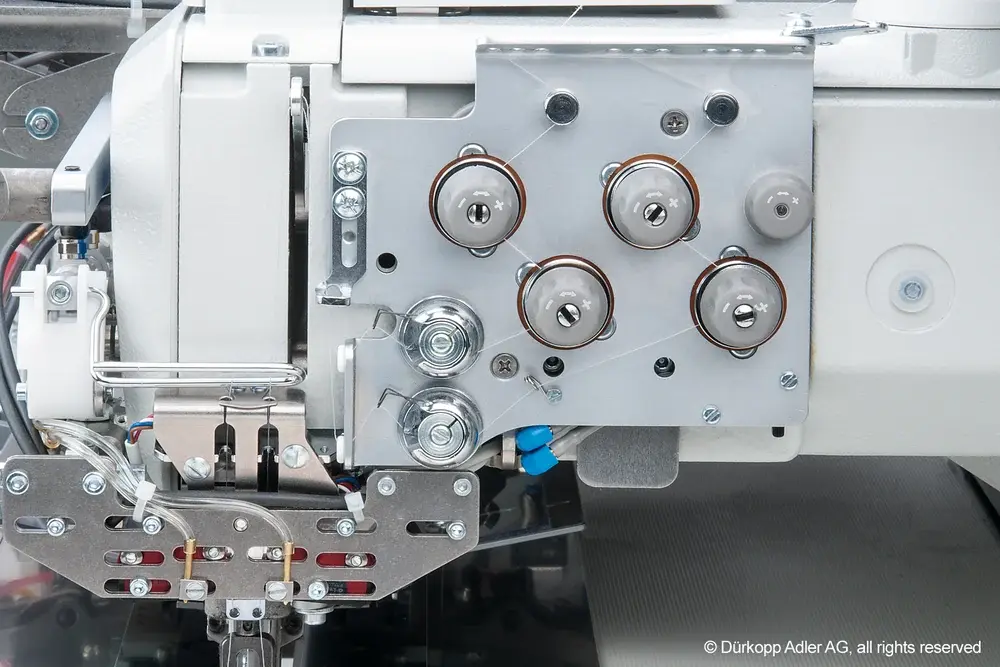

Tensión de hilo adicional
La tensión adicional del hilo asegura una calidad de costura perfecta. La puntada condensada al inicio y al final de la costura es programable y da un resultado de costura de alta calidad.

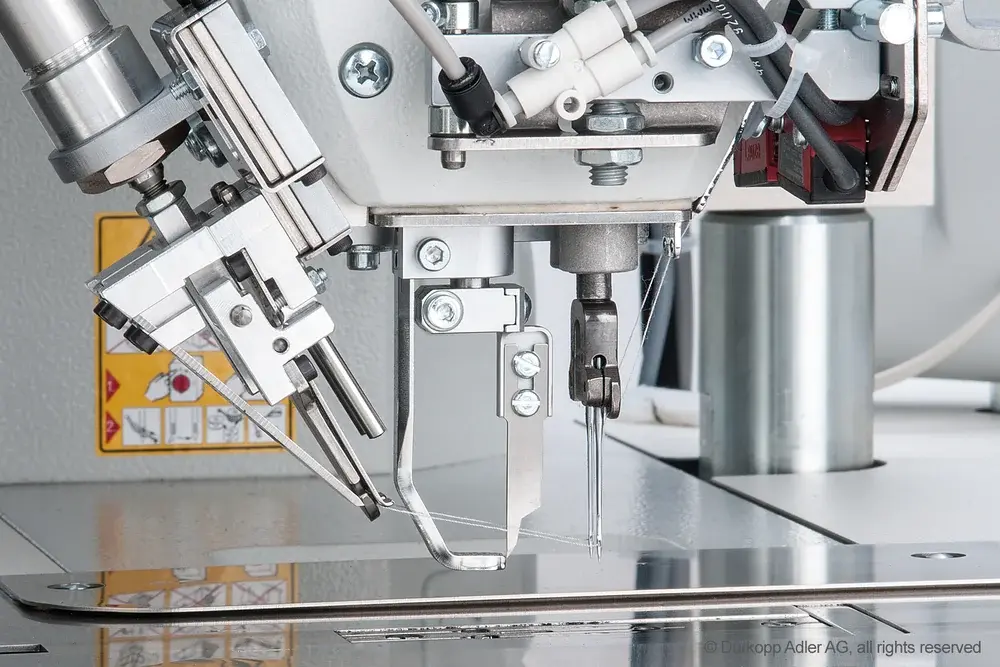

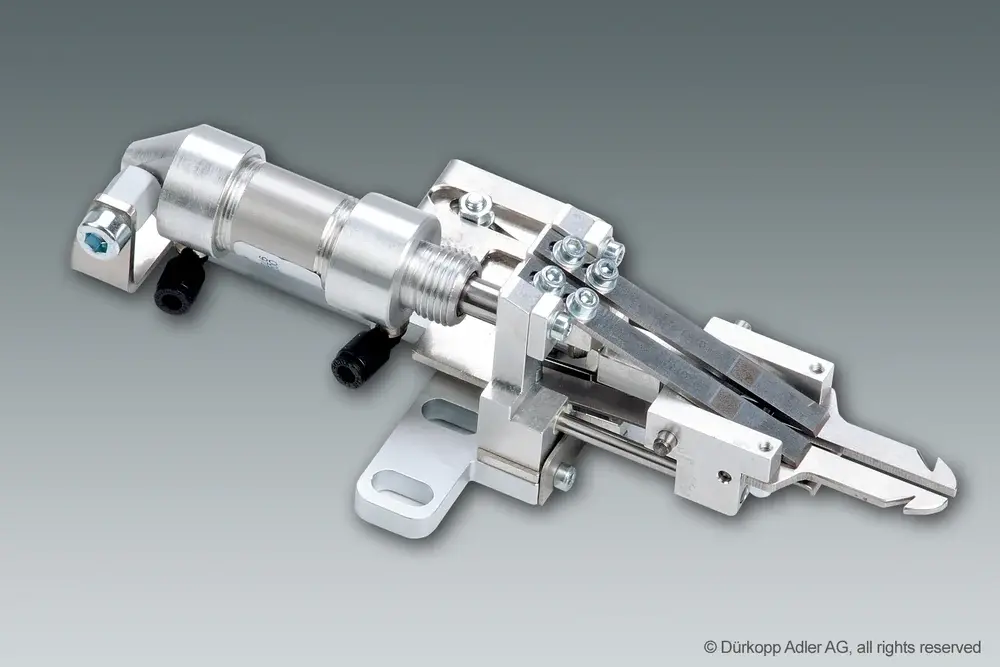

Dispositivo de corte
El dispositivo de corte de los hilos de la aguja se ajusta de forma rápida y variable. De serie se incluyen los captadores del hilo de la aguja para distancias entre agujas de 6 a 30 mm. Para distancias entre agujas de 22 a 30 mm hay otro captador de hilo disponible como opción (0755 350554).

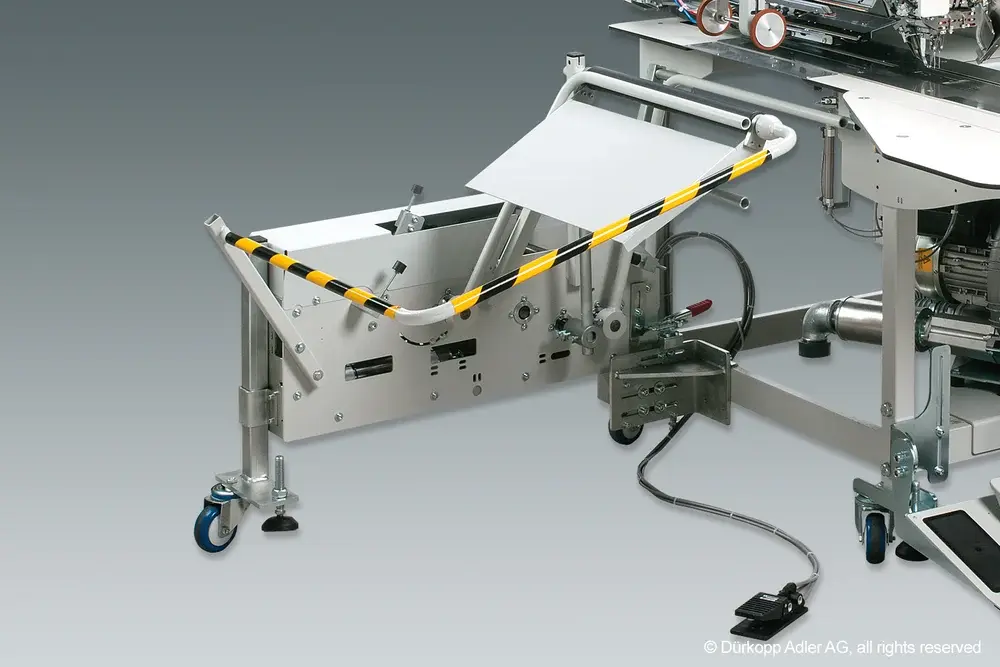

Apilador abatible (opcional)
La nueva generación de apilador abatible ofrece una excelente flexibilidad gracias a sus opciones de ajuste del apilado. Los delanteros de saco se apilan perfectamente en tallas estándar sin necesidad de un dispositivo de descarga por rodillo. El apilador permite apilar con seguridad piezas cortas (opción 0755 591454).
Presión programable de la pinza de transporte (opción)
Opción de presión programable de la pinza de transporte (0755 591254) para distintos materiales, como aplicaciones de forro con cinta de refuerzo y materiales elásticos.
Nuevo concepto de plegadores – sistema modular
El plegador completo se compone de un inserto de plegador con suela. Para reducir el costo de cambiar los plegadores, es posible cambiar solo el inserto o solo la suela.
Ejemplos de uso
Bolsillos exteriores del saco
Bolsillos del forro con cierre
Bolsillo de pecho del saco
Bolsillos de pantalón

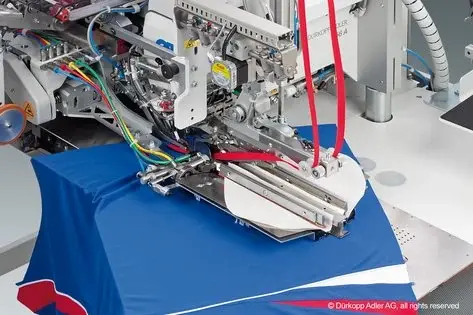

Bolsillos con cierre en tejido de punto
Bolsillos de blazer de dama
Aplicaciones de cierre
Especificaciones
| Modelo | 755 A | 756 A |
|---|---|---|
| Consumo de aire por carrera / Presión de aire [NL] [bar] | 6 / 6 | 6 / 6 |
| Estación automática de cuchillas de esquina para bolsillos rectos o inclinados, programable libremente en largo e inclinación del bolsillo | – | ○ |
| Estación automática de cuchillas de esquina para bolsillos rectos, programable libremente en el largo del bolsillo | ○ | – |
| Supervisión del hilo de la canilla | ● | ● |
| Pinza de sujeción de bultos con mesa de apoyo | ○ | ○ |
| Cuchilla central con contracuchilla, de accionamiento independiente por motor | ● | ● |
| Ajuste de la pinza de sujeción con extendido del material | ○ | ○ |
| Apilador abatible | – | ○ |
| Pespunte (301) | ● | ● |
| Estación de cuchillas de esquina multifunción para bolsillos rectos o inclinados, de libre programación en largo de bolsillo, inclinación y ángulos de corte | – | ○ |
| Tamaño de aguja [Nm] máx. | 80-110 | 80-110 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 134-35 / DPX y otros | 134-35 / DPX y otros |
| Vigilancia del hilo de la aguja | ● | ● |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz |
| Dimensiones del embalaje (largo, ancho, alto) [mm] | 1.830 / 1.230 / 1.590 | 1.830 / 1.230 / 1.590 |
| Control de programa, panel de mando OP7000 con pantalla gráfica y pantalla táctil | ● | ● |
| Arrastre por aguja programable | ○ | ○ |
| Potencia nominal [W] máx. | 500 | 500 |
| Barrera de luz reflectiva para el inicio automático de la costura al comienzo de la tela | ● | ● |
| Barrera de luz reflectiva para la parada automática de la costura al final de la tela | ● | ● |
| Largo de costura [mm] máx. * = Con cartera 180 mm / 220 mm máx. (según el equipamiento de costura) | 20 - 240 * | 20 - 240 * |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | LM / M / MS | LM / M / MS |
| Condensación de puntadas automática *** = Largo de puntada programable 0,5 - 6.5 mm | ● | ● |
| Largo de puntada [mm] máx. | 0,5-4,5 | 0,5-4,5 |
| Largo de puntada arrastre inferior; rodillo arrastrador superior [mm] máx. | 3.200 | 3.000 |
| Dispositivo de aspiración para el posicionamiento exacto de la tela | ○ | ○ |
| Cortahilos automático | ● | ● |
| Dos agujas Distancia entre agujas [mm] máx. *= otras distancias entre agujas a pedido | ● 4,8 - 30 * | ● 4,8 - 30 * |
| Dos agujas, desembragable Izquierda o derecha *Equipos de costura disponibles para distancias entre agujas [mm] | – | ● |
| Garfio vertical, grande (L, Ø 26 mm) | ● | ● |
| Peso, completo [kg] | 340 | 340 |
| Peso, cabezal [kg] | 240 | 240 |
● De serie ○ Opcional
