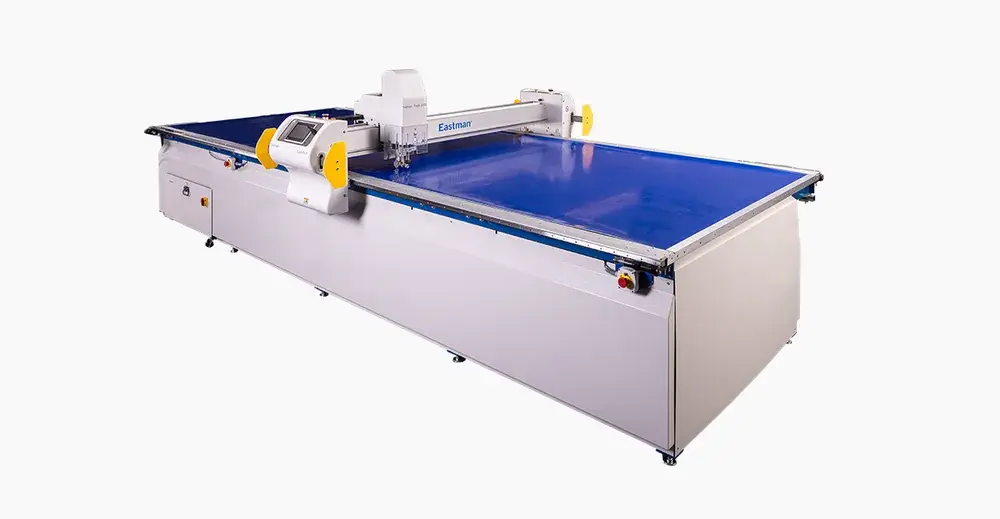

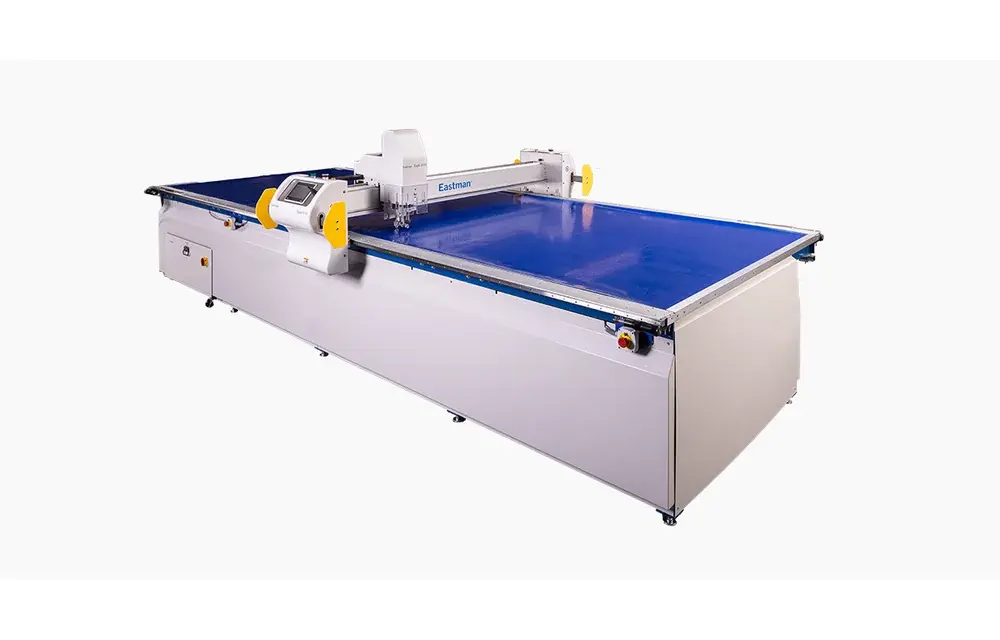

S135 Static Table Cutting System

Corte, marcado y punzonado de precisión, de una capa o de pocas, de cualquier material flexible, con la mesa estática S135 de Eastman. Hay varias superficies de corte para trabajos distintos.

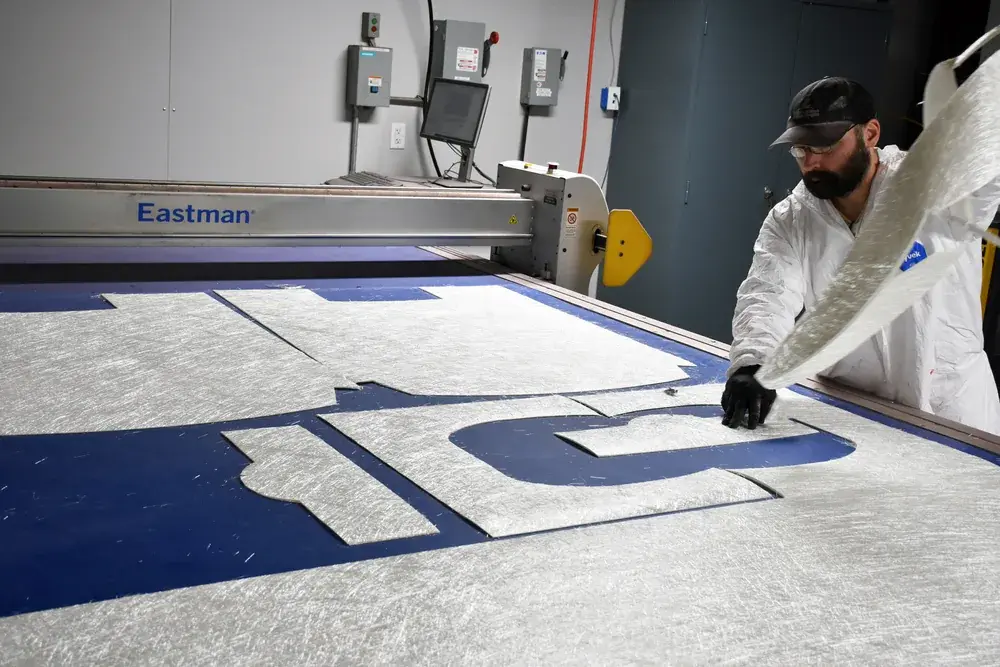

La mesa estática de Eastman corta, marca y punzona prácticamente cualquier material flexible a velocidades de hasta 60 pulgadas por segundo (152.4 cm/s). Es la referencia para materiales como el algodón, el nailon y el vinilo, y también para los difíciles de cortar, como el polistrand, el p-tex y las mezclas de fibra de vidrio y poliéster.

La configuración de alta precisión del sistema mueve varios ejes a la vez, para cortes más definidos y exactos. El material lo tiende el operario sobre la mesa estática, o lo hace una barra de pinza neumática. El vacío de pleno abierto reparte el caudal de aire por igual y sujeta bien el material. El sistema, gobernado por ordenador, permite dividir la mesa en zonas: se corta en una mientras el operario retira piezas en otra, de modo que la producción diaria sube.

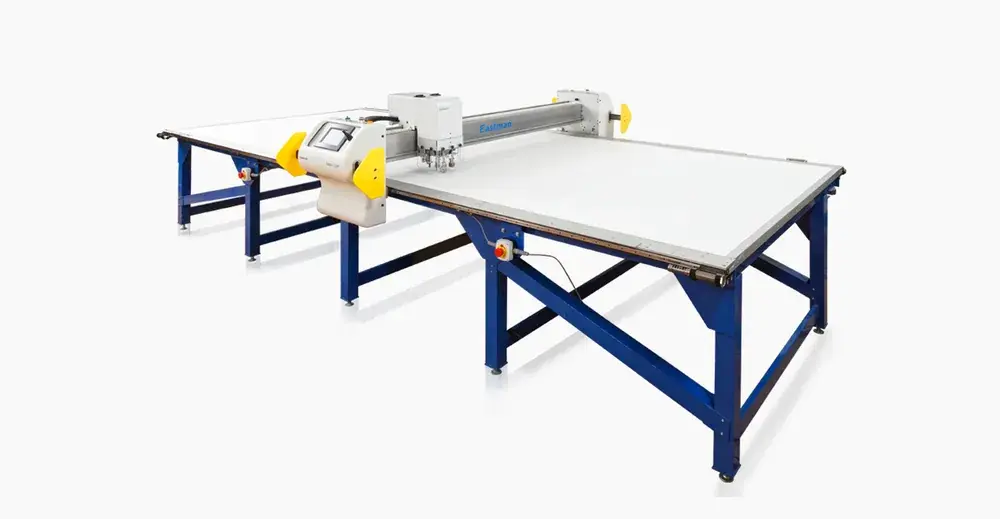

La mesa estática se hace en varios largos y anchos, tanto para prototipos y piezas sueltas como para producción entera.

Características de serie

• Cabezal a elegir entre estándar, de servicio pesado o para fibra, con husillos alineados y calibrados uno a uno y más de 60 cuchillas, punzones y piquetes a escoger.

• El programa de control tiene una biblioteca donde el operario guarda las presiones de herramienta y las cuchillas que más usa, por trabajo y por material.

• El acceso restringido por usuario impide que nadie cambie el sistema ni el programa sin permiso.

Superficie de corte

La superficie de corte de serie es una lámina de plástico poroso. Hay otras superficies para afinar el corte según el material o para controlar la contaminación del material. Ha demostrado aguantar más de 2000 horas de trabajo normal.

Sujeción del material

La S135 lleva un sistema de vacío de gran caudal que sujeta el material para cortarlo. La superficie porosa reparte la succión por igual, se corte donde se corte. Se pueden marcar zonas de corte, de modo que se corte en una mientras se retiran piezas en otra.

Certificaciones internacionales

El ordenador de mando y el armario de control van en una caja ergonómica que se puede sellar para proteger del polvo y del agua en ambientes duros o con mucha partícula en el aire. Además, los conectores de cable, los servomotores y la pantalla cumplen los grados de protección internacionales reconocidos.

Diseño industrial

• Regulador electroneumático avanzado, para controlar con precisión la presión de la herramienta

• Conectores de cable de servicio pesado

• Puertas selladas y de acceso fácil para revisión y mantenimiento

• Construcción de servicio pesado, con acabado en polvo resistente al rayado

• Esta serie de accionamientos admite mantenimiento predictivo por condición: detecta los cambios de vibración y de rozamiento en las correas, las guías lineales y los engranajes, de modo que las piezas se cambian antes de que fallen. La función avisa sola cuando se llega al límite, y así se puede programar el servicio y evitar el paro de la máquina.

Seguridad

• Cuatro paros de emergencia a distancia: dos en el pórtico de corte y dos en el sistema

• Los discos de paro montados en el pórtico detienen el sistema hasta que se devuelven a su posición y se rearman. El trabajo puede seguir después desde donde estaba

• El cabezal lleva una ventana de seguridad de metacrilato, que mantiene las manos lejos de la cuchilla mientras trabaja

• Un solo punto de corte de corriente, con sistema universal de bloqueo y señalización, que protege al personal de un arranque imprevisto
