Juki
AMS-221F3020R
Máquina de ciclo controlada por ordenador con función de entrada de patrones (de garfio rotativo)
Características del producto
El garfio rotativo deja las costuras de acabado limpio que piden los bolsos y la marroquinería. La AMS-221F3020R/AW-3 evita que el operario tenga que cambiar el hilo de canilla.

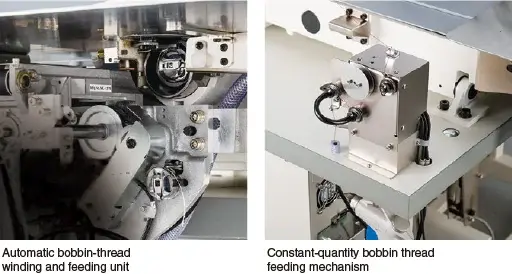

AW-3, dispositivo automático de devanado y alimentación del hilo de canilla. OPCIONAL
La AMS-221F trabaja muchas horas y hay que cambiarle la canilla a menudo. Como el AW-3 la cambia solo antes de que se acabe el hilo, y lo devana mientras se cose, el operario se concentra en coser sin preocuparse de quedarse sin hilo. Además bastan dos portacanillas. Así se acaban la molestia de controlar la tensión del hilo de canilla y el cambio de canilla, y se produce más.
Rendimiento básico
Garfio rotativo
Además del modelo con garfio de lanzadera, que gusta a los clientes, se ha desarrollado el de garfio rotativo. El garfio rotativo ayuda a conseguir las costuras de buen acabado que piden los bolsos y los artículos de cuero. Además, el tope del garfio interior se ajusta a lo ancho y a lo largo, con lo que el portacanillas se coloca con exactitud según la numeración de la aguja.
Se consigue el punto de entrada de aguja más exacto del sector
La mayor rigidez y el sistema propio de JUKI para gobernar el arrastre hacen que el material avance con más exactitud y se desplace menos al coser de ida y de vuelta. Además, para el marco de arrastre se puede elegir entre el arrastre intermitente y el continuo.
El mecanismo prensahilo y el arrastre, herederos de las técnicas propias de JUKI, se han revisado y mejorado, de modo que las costuras salen aún más limpias. Además, la función de reintento del eje principal se puede elegir en el interruptor de memoria, lo que hace que la aguja penetre mejor al coser materiales muy pesados.
Las costuras salen limpias, sin nidos de hilo (función de reducción del nido de hilo)
Como el hilo se corta al empezar a coser, el llamado nido de hilo —el enredo del principio— se reduce, y la costura sale más limpia.
Al cambiar la posición de la contracuchilla, el hilo de aguja y el de canilla que quedan en el material después de cortar no pasan de 5 mm. Así ya no hace falta asegurar el hilo al terminar. *La reducción del nido de hilo y el hilo remanente corto no se pueden usar a la vez.
Especificaciones
*sti/min es la abreviatura de «puntadas por minuto»
| Modelo | AMS-221FH3020R AMS-221FH3020R /AW-3 | AMS-221FH3020R AMS-221FH3020R /AW-3 | AMS-221FG3020R AMS-221FG3020R /AW-3 | AMS-221FG3020R AMS-221FG3020R /AW-3 |
|---|---|---|---|---|
| Aplicación | Medio a pesado | Medio a pesado | Extrapesado | Extrapesado |
| Tipo de marco de arrastre | Marco de arrastre de una pieza | Marco de arrastre de una pieza | Marco de arrastre de una pieza | Marco de arrastre de una pieza |
| Velocidad máxima de costura | 2.800 puntadas/min* | 2.800 puntadas/min* | 2.800 puntadas/min* | 2.800 puntadas/min* |
| Área de costura | 300mm (X) × 200mm (Y) | 300mm (X) × 200mm (Y) | 300mm (X) × 200mm (Y) | 300mm (X) × 200mm (Y) |
| Largo de puntada ajustable | 0,1~12,7 mm (en pasos de 0,05 mm) | 0,1~12,7 mm (en pasos de 0,05 mm) | 0,1~12,7 mm (en pasos de 0,05 mm) | 0,1~12,7 mm (en pasos de 0,05 mm) |
| Carrera de la barra de aguja | 45.7mm | 45.7mm | 45.7mm | 45.7mm |
| Elevación del marco de arrastre | Máx. 30 mm | Máx. 30 mm | Máx. 30 mm | Máx. 30 mm |
| Elevación / carrera del prensatelas intermedio | Elevación: 25 mm / carrera: de serie 4 mm (0~10 mm) | Elevación: 25 mm / carrera: de serie 4 mm (0~10 mm) | Elevación: 25 mm / carrera: de serie 4 mm (0~10 mm) | Elevación: 25 mm / carrera: de serie 4 mm (0~10 mm) |
| Posición inferior variable del prensatelas intermedio | Estándar 0~3,5 mm (máx. 0~7,0 mm) | Estándar 0~3,5 mm (máx. 0~7,0 mm) | Estándar 0~3,5 mm (máx. 0~7,0 mm) | Estándar 0~3,5 mm (máx. 0~7,0 mm) |
| Cambio de altura del prensatelas intermedio | Control continuo por programación (gobernado por motor paso a paso) | Control continuo por programación (gobernado por motor paso a paso) | Control continuo por programación (gobernado por motor paso a paso) | Control continuo por programación (gobernado por motor paso a paso) |
| Tensión del hilo de aguja | Tensión activa (mecanismo electrónico de control de la tensión del hilo) | Tensión activa (mecanismo electrónico de control de la tensión del hilo) | Tensión activa (mecanismo electrónico de control de la tensión del hilo) | Tensión activa (mecanismo electrónico de control de la tensión del hilo) |
| Dispositivo detector de rotura del hilo de aguja | De serie | De serie | De serie | De serie |
| Evita que el hilo se salga al empezar a coser | Evitado por la tensión activa | Evitado por la tensión activa | Evitado por la tensión activa | Evitado por la tensión activa |
| Aguja (de fábrica) | DP×17 (#18) | DP×17 (#18) | DP×17 (#23) | DP×17 (#23) |
| Hilo | #30~#8 | #30~#8 | #20~#5 | #20~#5 |
| Garfio | Garfio rotativo de doble capacidad | Garfio rotativo de doble capacidad | Garfio rotativo de doble capacidad | Garfio rotativo de doble capacidad |
| Motor de la máquina | Servomotor de CA compacto (transmisión directa) | Servomotor de CA compacto (transmisión directa) | Servomotor de CA compacto (transmisión directa) | Servomotor de CA compacto (transmisión directa) |
| Alimentación / consumo | Trifásica 200 V / 400 VA | Trifásica 200 V / 400 VA | Trifásica 200 V / 400 VA | Trifásica 200 V / 400 VA |
| Aire comprimido / consumo de aire | 0,35~0,55 MPa (máx. 0,55 MPa) / 156 dm³/min (con AW-3), 1,8 dm³/min (sin AW-3) | 0,35~0,55 MPa (máx. 0,55 MPa) / 156 dm³/min (con AW-3), 1,8 dm³/min (sin AW-3) | 0,35~0,55 MPa (máx. 0,55 MPa) / 156 dm³/min (con AW-3), 1,8 dm³/min (sin AW-3) | 0,35~0,55 MPa (máx. 0,55 MPa) / 156 dm³/min (con AW-3), 1,8 dm³/min (sin AW-3) |
Catálogo
Los documentos de AMS-221F3020R que publica Juki, en su propio sitio. Se abren en una pestaña nueva.
Y los catálogos que Juki publica de toda su gama.
Catálogo general de vestuario (PDF)Catálogo general de materiales no textiles (PDF)Catálogo de piezas
El archivo lo publica y lo actualiza el fabricante; no está copiado aquí, para que nadie descargue una versión vieja.
Fichas, fotografías, videos y especificaciones: Juki.
