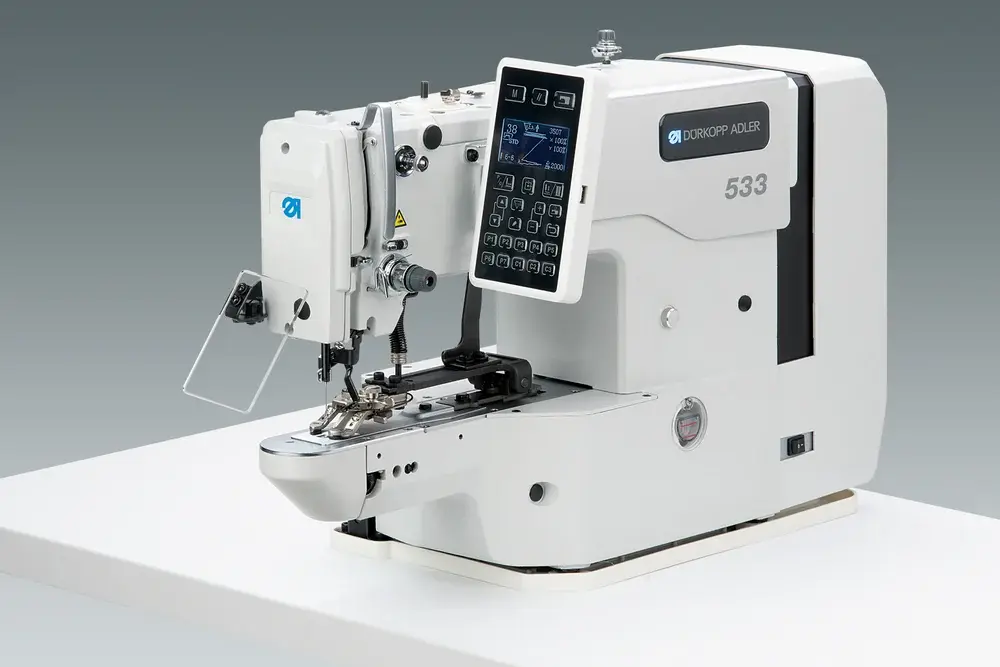

Dürkopp Adler
533
Pegadora de botones de pespunte controlada por CNC con tecnología de motores paso a paso
Características del producto
Solución óptima para pegar botones en materiales de peso ligero a mediano
Los programas existentes son escalables y pueden guardarse con esta modificación. El manejo sencillo y la fácil adaptación de los patrones de costura a una gran variedad de botones permiten trabajar de forma flexible y rápida.
Sus ventajas de un vistazo
Equipamiento de serie
El equipamiento de serie incluye un motor de posicionamiento integrado, el panel de mando, la elevación de la pinza de sujeción con control electrónico y el cortahilos corto (~ 3 mm).
Cortahilos corto con ≤ 3 mm
El cortahilos corto deja un remanente de hilo de solo ~ 3 mm. Así no se necesita una operación aparte de despunte.

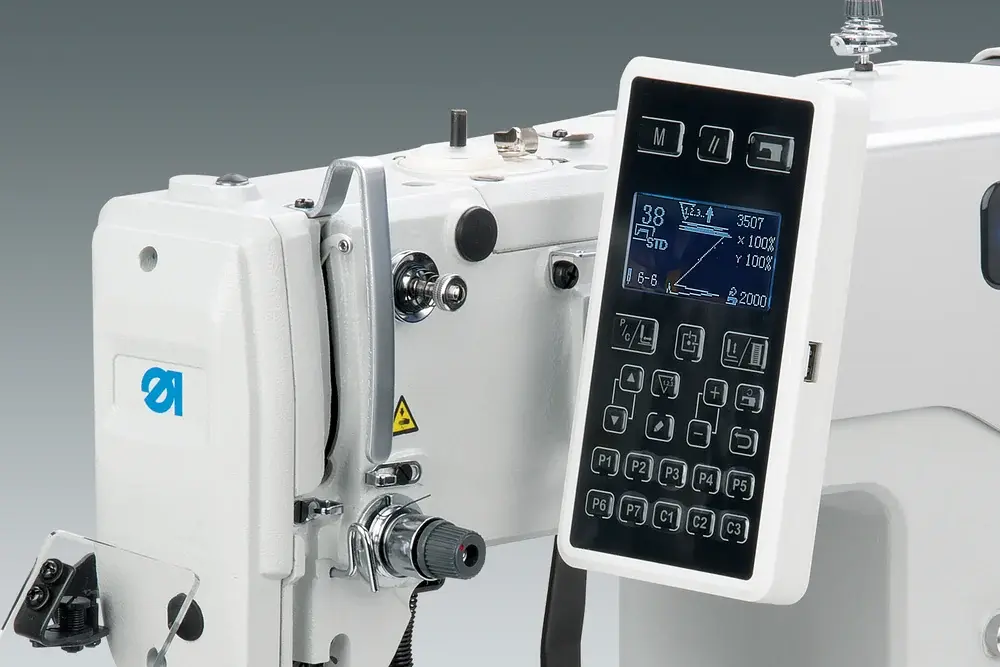

533 – Panel de mando:
Se dispone de un total de 50 patrones de botón estándar preprogramados. Los patrones estándar pueden modificarse temporalmente en largo, ancho y velocidad. Los patrones de botón pueden llamarse en 25 secuencias de hasta 30 patrones por secuencia. Pueden almacenarse un máximo de 16,000 puntadas.
Software de diseño de patrones
El software opcional «Pattern Design Software» (0513 590024) permite crear de forma fácil y rápida patrones de botón personalizados en la PC. Los patrones se transfieren fácilmente a la unidad de control 533 mediante una memoria USB.
Inicio de costura limpio gracias al limpiahilos
Todas las funciones se controlan electrónicamente – no requiere aire comprimido
El material no se ensucia, gracias a la construcción sin aceite del cabezal
Inicio de costura seguro gracias a la pinza del hilo de la aguja debajo de la placa de aguja
Pegado de botones de 2, 3, 4 o más agujeros

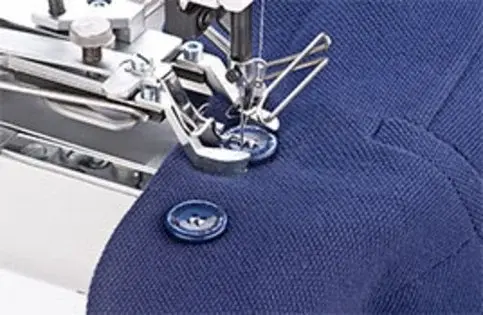

Ejemplos de uso

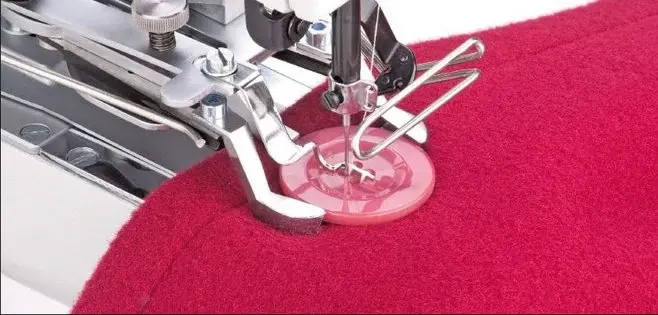

Juego de conversión «botón grande»
533 – Pinza de sujeción de botones

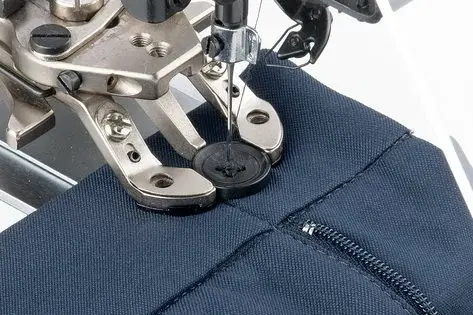

Pinza de sujeción de botones de serie

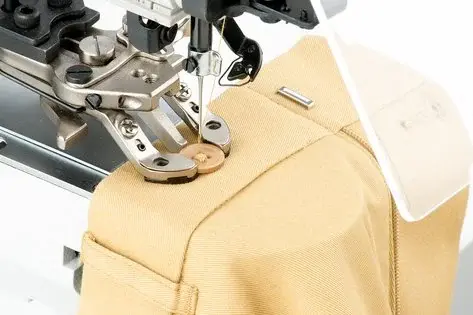

Juego de pinza para botones n.º 3 con formador de tallo
Especificaciones
| Modelo | 533 |
|---|---|
| Diámetro de botón [mm] máx. *= con el kit de conversión “botones grandes” (0532 590054) | 8-40 * |
| Pespunte (301) | ● |
| Capacidad de memoria (puntadas) [puntadas] máx. | 16.000 |
| Tamaño de aguja [Nm] máx. | 80 - 110 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 135-17 / DPx17 |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz |
| Número de secuencias máx. | 25 |
| Dimensiones del embalaje (largo, ancho, alto) [mm] | 870 / 430 / 680 |
| Contador de piezas/ contador de capacidad de la canilla | ● |
| Consumo de potencia [kVA] máx. | 1 |
| Patrones de costura por secuencia máx. | 30 |
| Tamaño del campo de costura X/Y [mm] máx. * = A pedido también es posible hasta 800 x 550 mm ** = A pedido también es posible hasta 600 x 200 mm | 10x10 |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | L / M |
| Cortahilos corto [largo aprox. del hilo restante en mm] máx | 3 |
| Garfio de lanzadera | ● |
| Una aguja | ● |
| Patrones de costura de serie máx. | 50 |
| Largo de puntada [mm] máx. | 0,1-10 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 2.700 |
| Posiciones de memoria para costuras modificadas máx. | 100 |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 50 / 3 - 150 / 3 |
| Cortahilos automático | ● |
| Barrehilos | ● |
| Peso, completo [kg] | 96 |
| Peso, cabezal [kg] | 58 |
● De serie ○ Opcional
