Dürkopp Adler
513
Presilladora automática de pespunte controlada por CNC
Características del producto
Solución ideal para trabajos de presillado
La elevación de la pinza de sujeción controlada por motor paso a paso asegura tiempos de ciclo más cortos y, con ello, mayor eficiencia. Además, su manejo sencillo y la fácil adaptación de los patrones de presilla a cada necesidad permiten coser de forma flexible y rápida en telas ligeras a medianas.
Sus ventajas de un vistazo
Práctico para editar, guardar y llamar formas de presilla

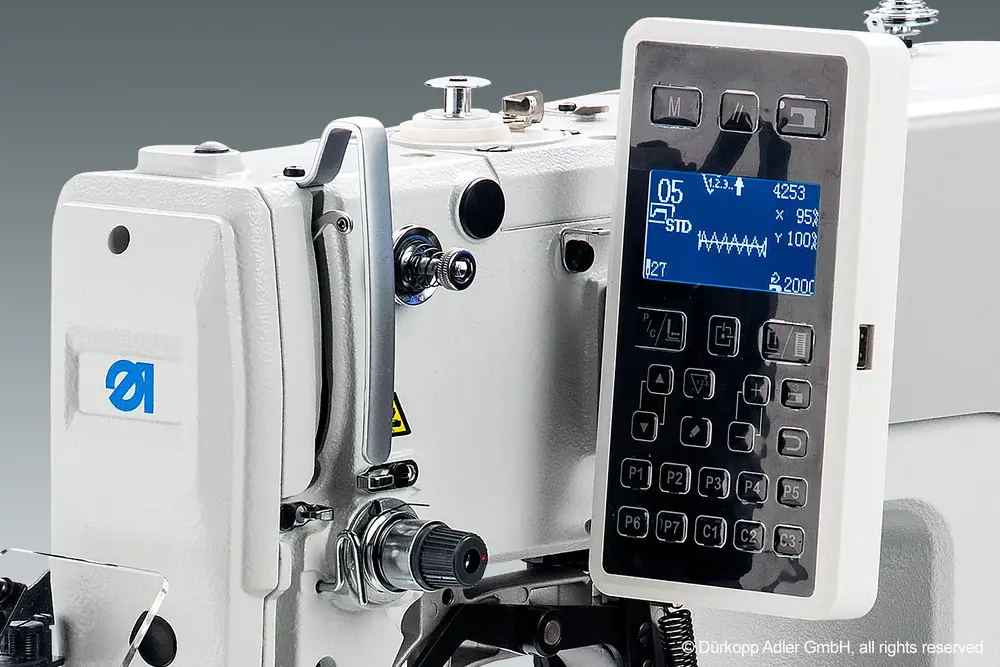

Panel de mando LCD
Los símbolos y el diseño sencillo hacen que el panel de mando sea muy fácil de usar. Las presillas de serie se pueden adaptar rápidamente a las distintas aplicaciones y guardarse si es necesario. Además, los patrones de presilla de serie modificados y los programas de secuencia se pueden asignar a los botones de favoritos para recuperarlos rápidamente.

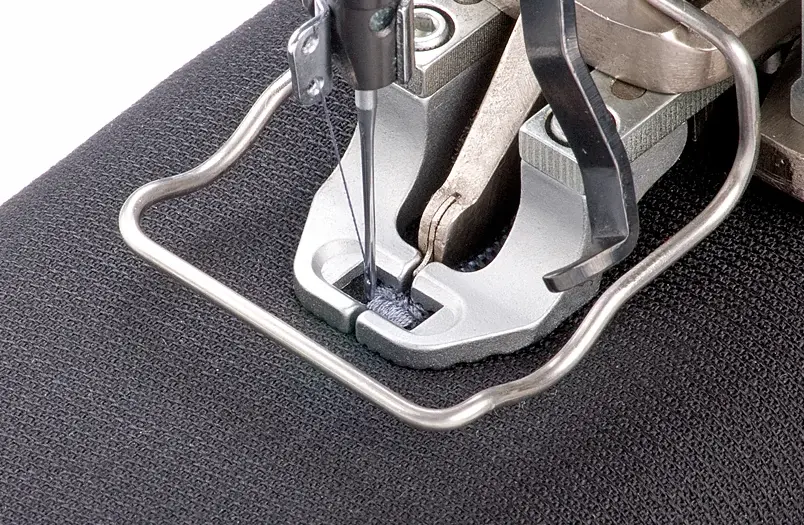

Cortahilos corto con ≤ 3 mm
El cortahilos corto deja un remanente de hilo de solo ~ 3 mm. Así no se necesita una operación aparte de despunte.

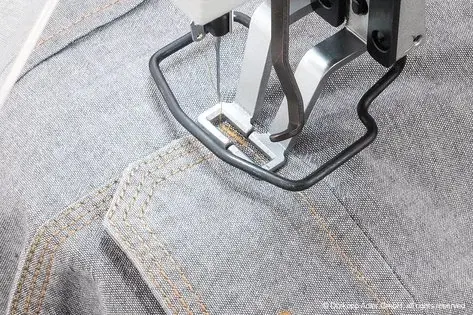

Calidad superior, rendimiento excelente
Kit de conversión «Heavy» (opcional)

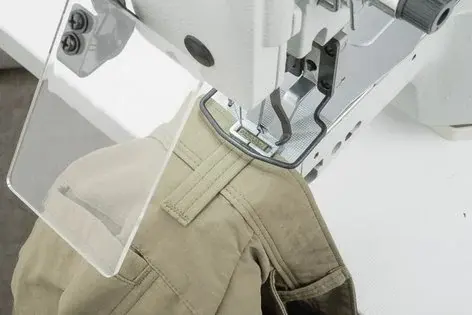

El kit de conversión opcional «Heavy» permite realizar presillas también en materiales de peso medio a pesado.

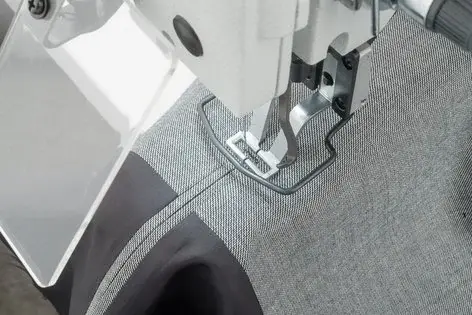

Ropa limpia y entorno limpio
Sin suciedad
El mecanismo de lubricación interna totalmente sellado evita que se ensucie el material. Además, reduce el nivel de ruido durante el funcionamiento. La distribución dirigida de los lubricantes prolonga la vida útil y ayuda a ahorrar recursos.

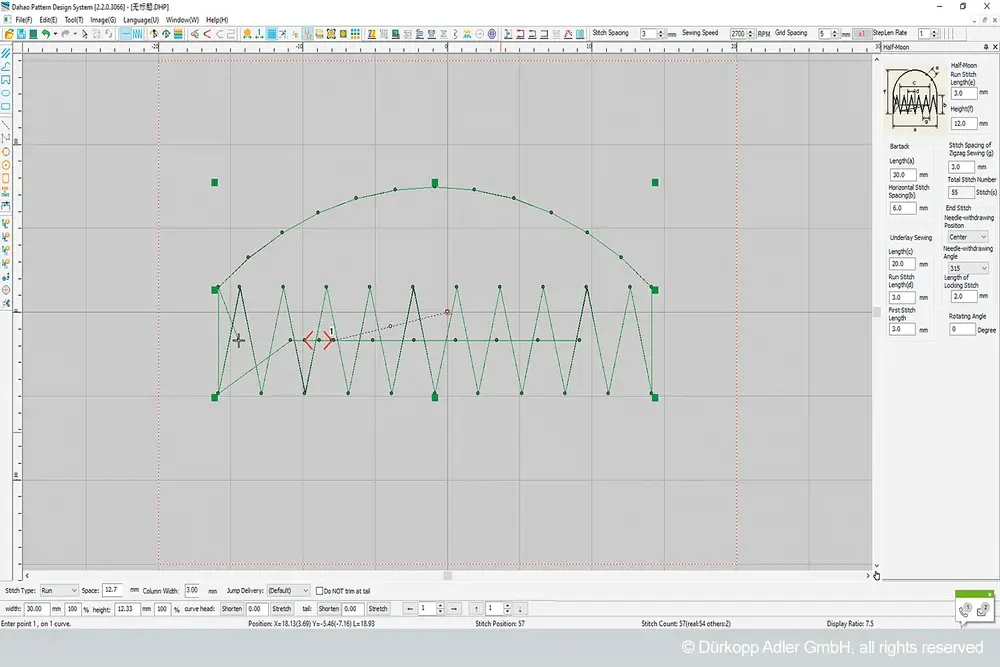

Software de diseño de patrones (opcional)
«Software de diseño de patrones» (opcional)
El software opcional «Pattern Design Software» (n.º de pieza 0513 590024) permite crear de forma fácil y rápida patrones de presilla personalizados en la PC. Los patrones de presilla se transfieren fácilmente a la unidad de control 513 mediante una memoria USB.

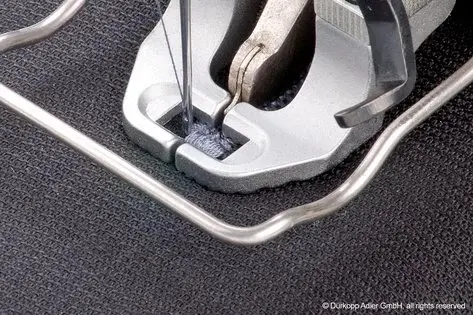

Pinza de contracción opcional para presillas de ojal (n.º de pieza 513 590014)
Pinza de contracción (opcional)
La presilladora automática puede equiparse opcionalmente con una pinza de contracción para presillar ojales. Al bajar la pinza, sus brazos aprietan el ojal. Así el ojal queda perfectamente cerrado después de presillarlo.

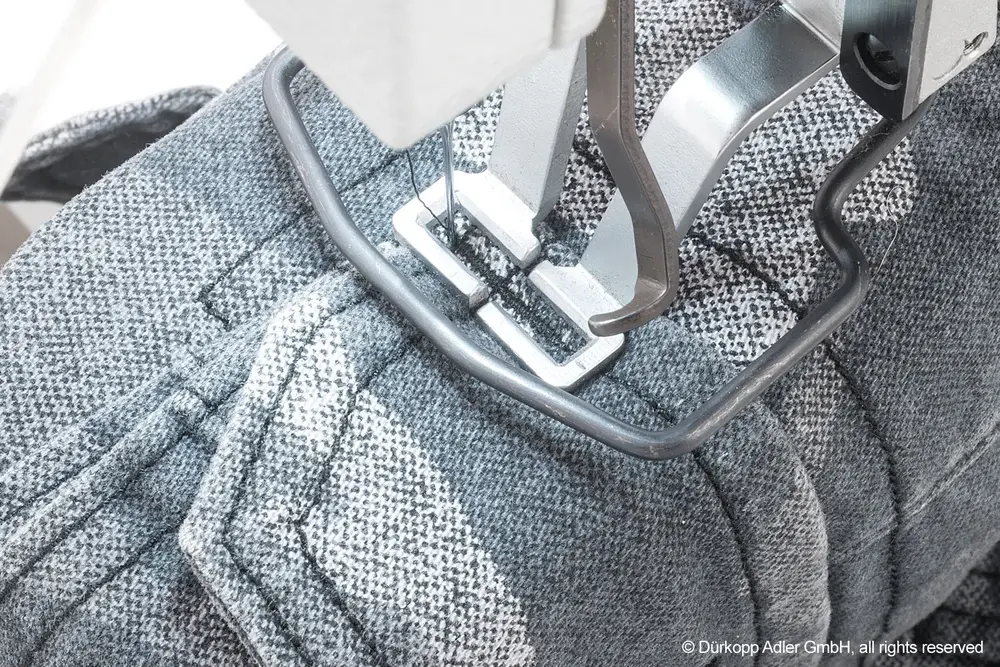

Aplicaciones versátiles para operaciones de presillado
La presilladora automática 513 viene equipada de serie con el juego de pies de sujeción n.º 2, ideal para presillas transversales en material estándar. Como opción está disponible el juego de pies de sujeción n.º 18 (pieza n.º 0512 220184) para presillas dobles en D en bolsillos de vivo
Elevación de la pinza de sujeción controlada por motor paso a paso
Tiempo de ciclo corto para mayor eficiencia gracias a la liberación de la pinza de sujeción controlada por motor paso a paso
Ejemplos de uso
Aberturas de bolsillo
Carteras de bolsillo
Pasadores
Presilla de ojal
Especificaciones
| Modelo | 513 |
|---|---|
| Arrastre superior por pinza o por riel | ● |
| Espacio libre al elevar [mm] máx. | 17 |
| Control de contorno CNC con control por programa | ● |
| Máquina de brazo cilíndrico con espacio libre C [mm] D [mm] | C=180 / D=85 |
| Garfio horizontal pequeño (S, Ø 22mm) | ● |
| Pespunte (301) | ● |
| Capacidad de memoria (puntadas) [puntadas] máx. | 16.000 |
| Tamaño de aguja [Nm] máx. | 80-110 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 134 |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz |
| Número de secuencias máx. | 25 |
| Dimensiones del embalaje (largo, ancho, alto) [mm] | 870 / 430 / 890 |
| Contador de piezas/ contador de capacidad de la canilla | ● |
| Potencia nominal [W] máx. | 500 |
| Patrones de costura por secuencia máx. | 30 |
| Tamaño del campo de costura X/Y [mm] máx. * = A pedido también es posible hasta 800 x 550 mm ** = A pedido también es posible hasta 600 x 200 mm | 40x30 |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | LM or MS |
| Cortahilos corto [largo aprox. del hilo restante en mm] máx | ● 3mm |
| Garfio de lanzadera | ● |
| Una aguja | ● |
| Patrones de costura de serie máx. | 100 |
| Largo de puntada [mm] máx. | 0,1-10 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 3.200* |
| Posiciones de memoria para costuras modificadas máx. | 100 |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 50 / 3 - 150 / 3 |
| Barrehilos | ● |
| Peso, cabezal [kg] | 58 |
● De serie ○ Opcional
