Dürkopp Adler

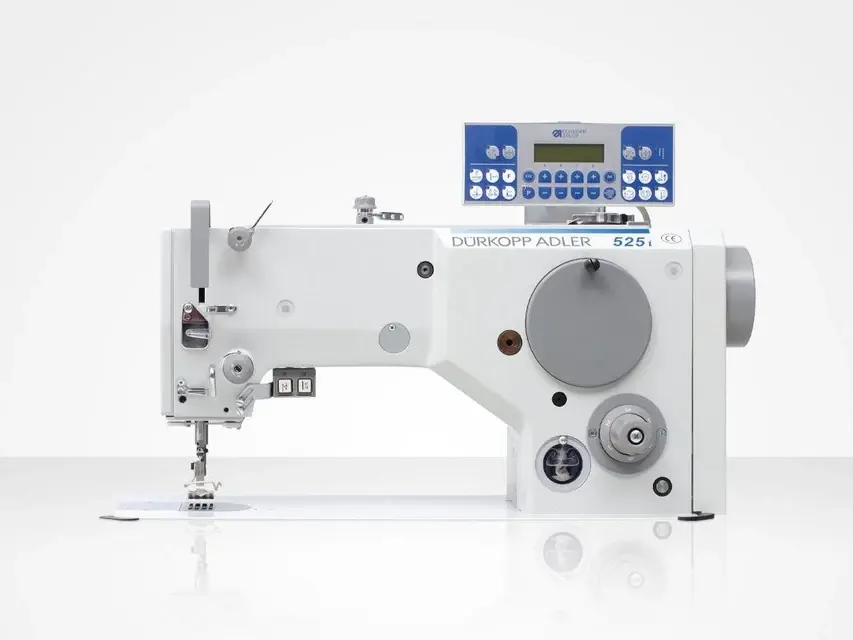

525i / 525i-75
Máquinas de zigzag de base plana para aplicaciones medianas y costuras decorativas
Características del producto
La máquina de pespunte zigzag clase 525i con levas intercambiables está diseñada especialmente para costuras decorativas de forma en prendas exteriores confeccionadas y ropa interior femenina de materiales elásticos, así como para costuras decorativas en calzado textil. Puede usarse con materiales textiles y de cuero de peso ligero a medio.
Sus ventajas de un vistazo
Ajuste de la posición de la aguja y del remate mediante pulsadores
Más eficiencia en la producción gracias a los equipos automáticos de cortahilos, remate y elevación del prensatelas
Costuras decorativas de una y dos agujas con 19 levas de dibujo disponibles, que pueden cambiarse en pocos minutos
Sistema cortahilos optimizado con resorte de freno de la canilla regulable para mejores resultados de costura
El cortahilos asegura un corte fiable, también en hilos gruesos de hasta 20/3
La lubricación automática y un depósito en el brazo de la máquina reducen el mantenimiento, garantizan la dosis correcta de lubricante y protegen el garfio contra el desgaste
Ajuste sencillo del ancho del zigzag

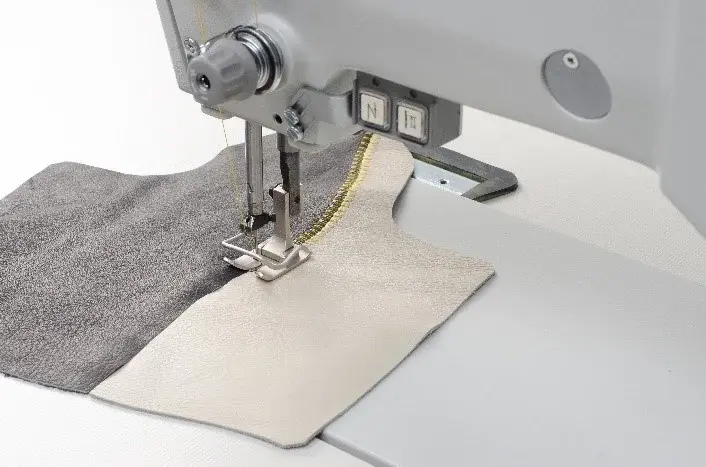

Ejemplos de uso

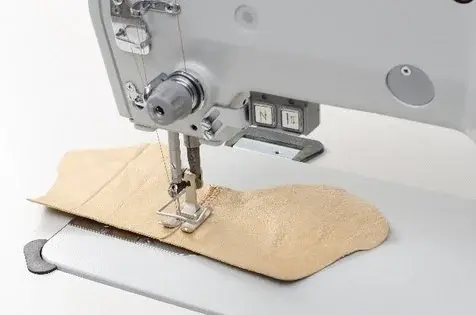

Costura trasera en cortes de calzado. La nariz guía con resorte de la placa de aguja asegura un margen de costura uniforme desde el borde.
Especificaciones
| Modelo | 525i-911 | 525i-947 |
|---|---|---|
| Disponible sin motor DA / disponible con paquetes de motor por separado | ○ | ○ |
| Arrastre inferior | ● | ● |
| Arrastre inferior y rodillo arrastrador superior (puller) | ○ | ○ |
| Espacio libre al elevar [mm] máx. | 12 | 12 |
| Algodón [Nm] máx. | 30 / 30 | 30 / 30 |
| Accionamiento de costura DA | ● | ● |
| Dimensiones (largo, ancho, alto) [mm] | 1.060 / 550 / 1.700 | 1.060 / 550 / 1.700 |
| Máquina de base plana con espacio libre C [mm] D [mm] | C=265 / 120 | C=265 / 120 |
| Garfio horizontal grande (L, Ø 26 mm) | ● | ● |
| Versiones de brazo largo disponibles de serie Puede influir en la velocidad máxima de costura C [mm] D [mm] | – | C=750 / D=117 C=750 / D=183 C=1050 / D=183 |
| Tamaño de aguja [Nm] máx. | 80-130 | 80-130 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 134 | 134 |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz |
| Máquina de columna con espacio libre C [mm] D [mm] | ○ | ○ |
| Consumo de potencia [kVA] máx. | 1 | 1 |
| Remate de costura A = automático, Ma= manual ***= programable, largo de puntada 0,5-6,5mm | ● Ma | ● Ma |
| Elevación del prensatelas, automática | ○ | ● |
| Elevación del prensatelas, controlada por pedal | ○ | ● |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | L / M | L / M |
| Una aguja | ● | ● |
| Largo de puntada [mm] máx. | 5 | 5 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 4.400* | 4.400* |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 20 / 30 | 20 / 30 |
| Cortahilos | – | ● |
| Ancho de zigzag [mm] | 10 | 10 |
| Dos agujas Distancia entre agujas [mm] máx. | ○ 3 / 4 / 5 | ○ 3 / 4 / 5 |
| Peso, completo [kg] | 80 / 90 | 80 / 90 |
| Peso, cabezal [kg] | 40 | 40 |
| Doble pespunte en zigzag (304) | ● | ● |
● De serie ○ Opcional
