Juki
LU-1508N, LU-1509N Series
Máquina de pespunte de 1 aguja, arrastre unísono y garfio grande de eje vertical
Características del producto
El mecanismo de arrastre propio de JUKI da una eficiencia de arrastre excelente. Además de los modelos estándar de una aguja, hay versiones para usos especiales, incluidas las de materiales extrapesados y una con cortahilos. Sirve para una gama amplia de materiales pesados de uso industrial —cinchas de carga y contenedores— y de uso general —asientos de automóvil, sofás y bolsos—, con lo que mejora la calidad y aumenta la producción.

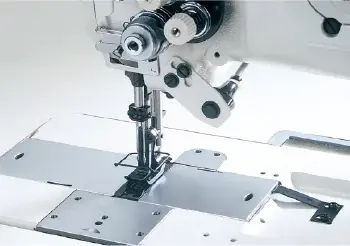

Un mecanismo de arrastre nuevo, de recorrido rectangular, evita que la puntada frunza
El mecanismo de movimiento vertical alternante evita las puntadas desiguales
Costura pareja
Mayor elevación del prensatelas
El prensatelas sube 16 mm, y así el material se maneja con soltura.
La máquina lleva un mecanismo de doble tensión
La máquina de una aguja lleva un mecanismo de doble tensión, con el que aguanta la costura de alta tensión con hilo grueso. Eso quiere decir que saca costuras de buena calidad en más clases de material, del ligero al pesado.

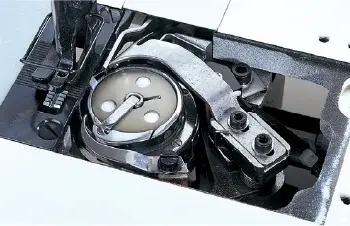

Lleva de serie el garfio de eje vertical y doble capacidad, de gran rendimiento
Con este garfio de eje vertical y doble capacidad hay que cambiar la canilla menos veces, y el trabajo cunde más.
LU-1508NH, LU-1509NH (para materiales muy pesados)
Series LU-1510N y LU-1511N (con mecanismo de lubricación automática)
Rendimiento básico
Más fácil de manejar
La zona de entrada de la aguja está pensada para verse bien (LU-1510N-7, LU-1511N-7)
Como el solenoide que suelta la tensión del hilo de aguja va en la parte de atrás del cabezal, la zona de entrada de la aguja y el botón de retroceso de un toque quedan a la vista. Eso hace que la máquina se maneje bastante mejor.

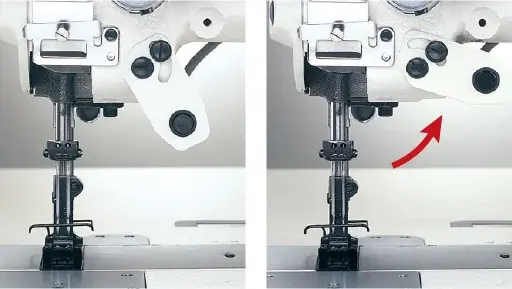

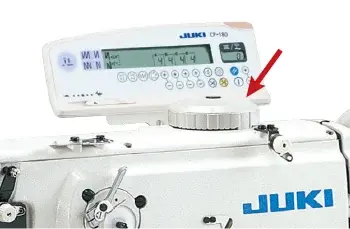

El movimiento vertical alternante del pie móvil y del prensatelas se ajusta y se cambia con facilidad (LU-1510N-7, LU-1511N-7)
Corta el hilo sin fallar (LU-1510N-7, LU-1511N-7)
La máquina deja el hilo de aguja más corto después de cortar, y así se aprovecha mejor. Con una cuchilla rígida y una leva de mejor forma, el cortahilos corta sin fallar hilo tan grueso como el del número 5.
Lleva de serie un retroceso automático que ayuda (LU-1510N-7, LU-1511N-7)
El mecanismo de microajuste del arrastre inferior va de serie (LU-1510N-7, LU-1511N-7)
La máquina de una aguja lleva un mecanismo de microajuste del arrastre inferior con el arrastre de aguja fijo. Así se evitan las puntadas desiguales y los errores de paso.
Especificaciones
*«sti/min» significa «puntadas por minuto».

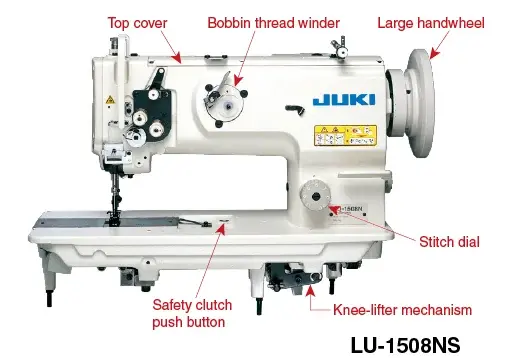

| Modelo | LU-1508NS, LU-1509NS | LU-1508NH, LU-1509NH | LU-1510N | LU-1510N-7, LU-1511N-7 | ||
|---|---|---|---|---|---|---|
| Modelo | - | - | - | Con cortahilos automático | ||
| Aplicación | Pesado | Extrapesado | Pesado | Pesado | ||
| Velocidad máxima de costura | 2.500 puntadas/min* | 2.000 puntadas/min* | 2.500 puntadas/min* | 3.000 puntadas/min* | ||
| Largo máximo de puntada | 9 mm (avance/retroceso) | 10 mm (adelante/atrás) | 9 mm (avance/retroceso) | 9 mm (avance/retroceso) | ||
| Carrera de la barra de aguja | 36mm | 38mm | 36mm | 36mm | ||
| Elevación del prensatelas | A mano: 9 mm; con la rodilla: 16 mm (máx.) | A mano: 9 mm; con la rodilla: 16 mm (máx.) | A mano: 9 mm; con la rodilla: 16 mm (máx.) | A mano: 9 mm; automática: 16 mm | ||
| Alzaprensatelas automático | Opcional | Opcional | Opcional | De serie (alzaprensatelas neumático: AK-147B) | ||
| Movimiento vertical alternante | 2.5~6.5mm | 2.5~6.5mm | 2.5~6.5mm | 1~6.5mm | ||
| Selector de ajuste del movimiento vertical alternante | - | - | - | De serie | ||
| Tirahilos | Tipo deslizante | Tipo deslizante | Tipo deslizante | Tipo deslizante | ||
| Garfio | Garfio de eje vertical y doble capacidad | Garfio de eje vertical y doble capacidad | Garfio de eje vertical y doble capacidad | Garfio de eje vertical y doble capacidad | ||
| Aguja (de fábrica) | 135×17 (Nm160) Nm125~Nm180 | De serie 190R o 135×17 (Nm160) Nm125~Nm200 | 135×17 (Nm160) Nm125~Nm180 | 135×17 (Nm160) Nm125~Nm180 | ||
| Hilo | #30~#5, B46~B138, Nm=60/3~20/3 | #20~#1, B69~B207, Nm=40/3~8/3 | #30~#5, B46~B138, Nm=60/3~20/3 | #30~#5, B46~B138, Nm=60/3~20/3 | ||
| Trayectoria del arrastre | Arrastre rectangular | Arrastre rectangular completo | Arrastre rectangular | Arrastre rectangular | ||
| Caja de tensión del hilo de aguja | Doble tensión | Doble tensión | Doble tensión | Doble tensión | Doble tensión | Doble tensión |
| Mecanismo de microajuste del arrastre inferior | - | - | De serie | De serie | ||
| Método de cambio de paso | Por dial | Por dial | Por dial | Por dial | Por dial | Por dial |
| Devanador de canilla | Incorporado en el cabezal | Incorporado en el cabezal | Incorporado en el cabezal | Incorporado en el cabezal | Incorporado en el cabezal | Incorporado en el cabezal |
| Alzaprensatelas de rodilla | Incorporado en el cabezal | Incorporado en el cabezal | Incorporado en el cabezal | - | ||
| Mecanismo de seguridad | De serie (se repone pulsando un botón) | De serie (se repone pulsando un botón) | De serie (se repone pulsando un botón) | De serie (se repone pulsando un botón) | ||
| Lubricación | Lubricación centralizada por mecha (garfio: automática) | Lubricación centralizada por mecha (garfio: automática) | Automática | Automática | ||
| Aceite de lubricación | Aceite JUKI New Defrix n.º 2 (equivalente a ISO VG32) | Aceite JUKI New Defrix n.º 2 (equivalente a ISO VG32) | Aceite JUKI New Defrix n.º 2 (equivalente a ISO VG32) | Aceite JUKI New Defrix n.º 2 (equivalente a ISO VG32) | Aceite JUKI New Defrix n.º 2 (equivalente a ISO VG32) | Aceite JUKI New Defrix n.º 2 (equivalente a ISO VG32) |
| Distancia de la aguja al brazo | 255mm | 255mm | 255mm | 255mm | 255mm | 255mm |
| Medida de la base | 517mm×178mm | 517mm×178mm | 517mm×178mm | 517mm×178mm | 517mm×178mm | 517mm×178mm |
| Peso del cabezal | 42.5kg | 44.5kg | 43kg | 48kg | ||
| Retroceso automático | Opcional | Opcional | Opcional | De serie | De serie | De serie |
| Aire comprimido y consumo | - | - | - | 0,5 MPa {5 kg/cm²} • 0,3 Nl/min | 0,5 MPa {5 kg/cm²} • 0,3 Nl/min | 0,5 MPa {5 kg/cm²} • 0,3 Nl/min |
| Alimentación | - | - | - | Monofásica 100~120 V, 220~240 V Trifásica 200~220 V, 220~240 V | Monofásica 100~120 V, 220~240 V Trifásica 200~220 V, 220~240 V | Monofásica 100~120 V, 220~240 V Trifásica 200~220 V, 220~240 V |
| Consumo | - | - | - | 550VA | 550VA | 550VA |
