Juki
PLC-1690
Con garfio de eje vertical de 1,6 veces de capacidad
Máquina de pespunte de 1 aguja, columna alta y arrastre unísono
Características del producto
La máquina de columna alta es la indicada para la costura en tres dimensiones de bolsos y piezas parecidas. También está la PLC-1691 para curvas cerradas (con garfio estándar de eje vertical).
Gracias a su columna alta, la máquina resuelve con soltura los procesos difíciles

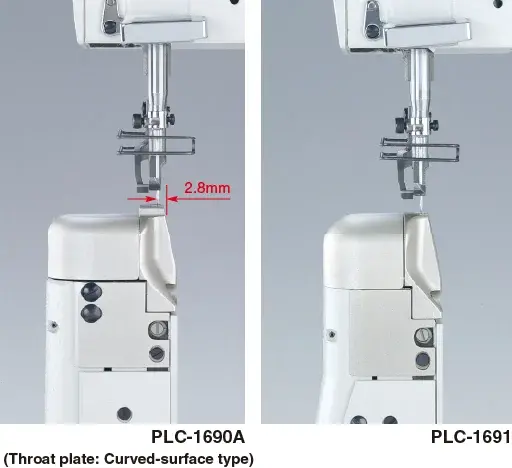

La nueva máquina de columna alta tiene el extremo de la columna rematado en compacto para resolver procesos difíciles que las máquinas de siempre no podían, como la costura de fondos o de fuelles. La distancia de la entrada de la aguja al extremo derecho de la base —lo que más importa en el diseño de esta máquina— es de sólo 2,8 mm. La PLC-1690 viene en dos versiones: una de superficie plana (S) y otra de superficie curva (A). Se elige la que mejor venga.
La PLC-1691 lleva garfio de eje vertical de tamaño de serie y el extremo de la columna lo más pequeño posible. Con su soltura en las curvas cerradas y lo cómoda que es de manejar, la máquina está lista para coser artículos de diseños muy distintos, como bolsos de fuelle estrecho.
Rendimiento básico
Rendimiento básico completo
La máquina está pensada para los procesos básicos de la costura de bolsos. Con el movimiento vertical alternante del pie móvil y del prensatelas subido a 7 mm como máximo, ahora puede con materiales de muchas capas. Además, el prensatelas sube lo bastante* para que el operario coloque y saque el material con facilidad. *PLC-1690S: 15 mm; PLC-1690A y PLC-1691: 10,5 mm

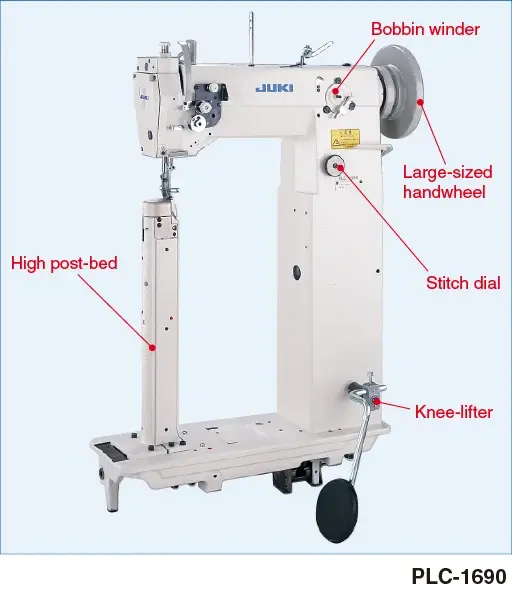

El cabezal está hecho para que la máquina se maneje mejor
El devanador va en la parte delantera del brazo. El largo de puntada se ajusta con el selector. Además, el volante grande (φ175) se gira con facilidad para dar una sola puntada.
Especificaciones
*«sti/min» significa «puntadas por minuto»
| Modelo | PLC-1690S (placa de aguja: plana) | PLC-1690A (placa de aguja: curva) | PLC-1691 | ||
|---|---|---|---|---|---|
| Velocidad máxima de costura | 1.600 puntadas/min* | 1.600 puntadas/min* | 1.600 puntadas/min* | ||
| Largo máximo de puntada | 6 mm (avance/retroceso) | 6 mm (avance/retroceso) | 6 mm (avance/retroceso) | ||
| Carrera de la barra de aguja | 38mm | 38mm | 36mm | ||
| Elevación del prensatelas | Con la rodilla: 15 mm a mano: 10 mm | Con la rodilla: 10,5 mm a mano: 5,5 mm | Con la rodilla: 10,5 mm a mano: 5,5 mm | ||
| Altura de la columna | 420mm | 424.5mm | 424.5mm | ||
| Posición de la columna | Izquierda | Izquierda | Izquierda | ||
| Tirahilos | Tipo deslizante | Tipo deslizante | Tipo deslizante | ||
| Movimiento vertical alternante | 2 ~ 7mm | 2 ~ 7mm | 2 ~ 7mm | ||
| Garfio | Garfio de eje vertical y capacidad 1,6 | Garfio de eje vertical y capacidad 1,6 | Garfio de eje vertical, tamaño de serie | ||
| Aguja | SCHMETZ 134×35R Nm100~Nm140 (de serie Nm120) | SCHMETZ 134×35R Nm100~Nm140 (de serie Nm120) | SCHMETZ 134×35R Nm100~Nm140 (de serie Nm120) | SCHMETZ 134×35R Nm100~Nm140 (de serie Nm120) | SCHMETZ 134×35R Nm100~Nm140 (de serie Nm120) |
| Hilo | #30 ~ #8 (numeración japonesa) | #30 ~ #8 (numeración japonesa) | #30 ~ #8 (numeración japonesa) | #30 ~ #8 (numeración japonesa) | #30 ~ #8 (numeración japonesa) |
| Dispositivo de seguridad del garfio | De serie | De serie | De serie | De serie | De serie |
| Devanador de bobina | Incorporado en el brazo | Incorporado en el brazo | Incorporado en el brazo | Incorporado en el brazo | Incorporado en el brazo |
| Lubricación | Con aceitera | Con aceitera | Con aceitera | Con aceitera | Con aceitera |
| Peso del cabezal | 57kg | 57kg | 57kg | 57kg | 57kg |
Catálogo
Los documentos de PLC-1690 que publica Juki, en su propio sitio. Se abren en una pestaña nueva.
Y los catálogos que Juki publica de toda su gama.
Catálogo general de vestuario (PDF)Catálogo general de materiales no textiles (PDF)Catálogo de piezas
El archivo lo publica y lo actualiza el fabricante; no está copiado aquí, para que nadie descargue una versión vieja.
Fichas, fotografías, videos y especificaciones: Juki.
