Dürkopp Adler
H867
Las máquinas de pespunte M-TYPE en versión reforzada de base plana para costuras de ensamble
Características del producto
Una nueva dimensión en flexibilidad
Las potentes máquinas de la serie M-TYPE marcan nuevos estándares en funcionalidad y flexibilidad. Son la herramienta de trabajo ideal para procesos exigentes en el campo de la costura semipesada. Sus excelentes parámetros de rendimiento facilitan el procesamiento de hilos y telas de espesores extremos, así como de una gran variedad de materiales muy distintos.
Sus ventajas de un vistazo

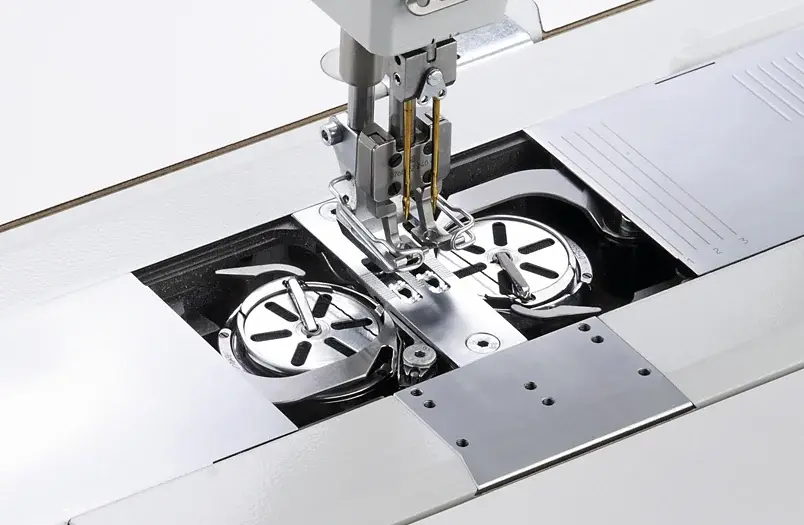

Nuevo sistema de garfio con canilla 3XL para gruesos de hilo de hasta Nm 8/3 máx.
El amplio espacio libre, de 335 mm de ancho (700 mm en la versión de brazo largo) y 160 mm de alto, facilita el manejo de piezas de gran superficie
Sistema de arrastre potente y eficaz con arrastre inferior, arrastre por aguja y arrastre superior alternante
Puntadas de hasta 12 mm de largo para costuras normales y pespuntes decorativos
La elevación del prensatelas extremadamente alta, de hasta 25 mm, facilita colocar y retirar piezas voluminosas
La carrera del prensatelas de hasta 9 mm permite pasar con seguridad sobre capas de material de distinta altura
Velocidad máx. de costura de hasta 1,800 puntadas/min
El robusto cortahilos garantiza un corte seguro y limpio de hilos de coser extremadamente gruesos
Accionamiento de costura con control DAC classic conectable en red, incl. panel de mando OP1000 – «preparado» para Industria 4.0
Disponible con una o dos agujas
Ejemplos de uso

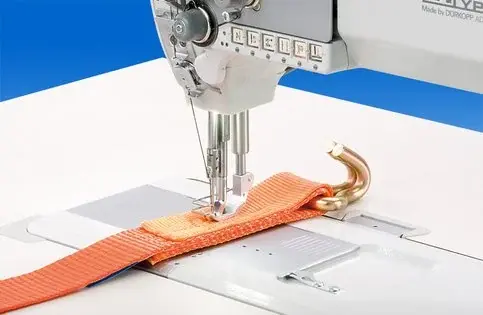

Costuras de seguridad y funcionales en textiles técnicos
Costuras sobrecargadas sencillas decorativas en la producción de tapicería

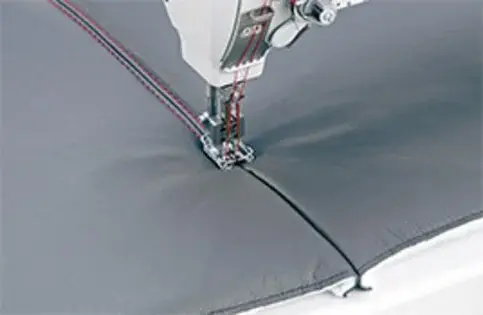

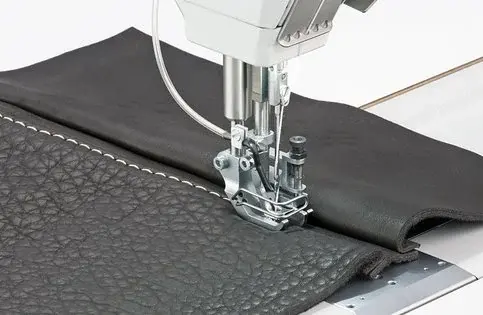

Pespunte decorativo de alta calidad

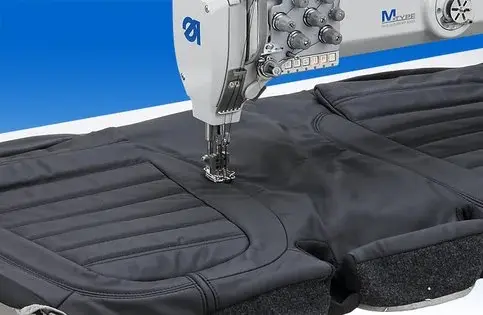

Pespunteado de piezas tapizadas de gran superficie
Especificaciones
| Modelo | H867-190060 | H867-190060-70 | H867-190162 | H867-190162-70 | H867-190362 | H867-190362-70 | H867-290060 | H867-290060-70 | H867-290362 | H867-290362-70 |
|---|---|---|---|---|---|---|---|---|---|---|
| Tensión de hilo adicional, A= Automática, Ma=Manual | ● Ma | ● Ma | ● A | ● A | ● A | ● A | ● Ma | ● Ma | ● A | ● A |
| Consumo de aire por carrera / Presión de aire [NL] [bar] | 0,5 / 6 | 0,5 / 6 | 0,7 / 6 | 0,7 / 6 | 0,7 / 6 | 0,7 / 6 | 0,5 / 6 | 0,5 / 6 | 0,7 / 6 | 0,7 / 6 |
| Arrastre inferior, arrastre por aguja y arrastre superior alternante | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Hilo trenzado máx. | 0,8-1,2 | 0,8-1,2 | 0,8-1,2 | 0,8-1,2 | 0,8-1,2 | 0,8-1,2 | 0,8-1,2 | 0,8-1,2 | 0,8-1,2 | 0,8-1,2 |
| Espacio libre al coser/al elevar A = Al coser [mm] máx. B = Al elevar [mm] máx. | A=15 / B=25* | A=15 / B=25* | A=15 / B=25* | A=15 / B=25* | A=15 / B=25* | A=15 / B=25* | A=15 / B=25* | A=15 / B=25* | A=15 / B=25* | A=15 / B=25* |
| Dimensiones (largo, ancho, alto) [mm] | 1.060 / 600 / 1.700 | 1.600 / 600 / 1.700 | 1.060 / 600 / 1.700 | 1.060 / 600 / 1.700 | 1.060 / 600 / 1.700 | 1.600 / 600 / 1.700 | 1.060 / 600 / 1.700 | 1.600 / 600 / 1.700 | 1.060 / 600 / 1.700 | 1.600 / 600 / 1.700 |
| Posicionamiento electrónico de la aguja | ○ | ○ | ○ | ○ | ○ | ● | ○ | ○ | ○ | ● |
| Máquina de base plana con espacio libre C [mm] D [mm] | C=335 / D= 160 | C=700 / D= 160 | C=335 / D= 160 | C=700 / D= 160 | C=335 / D= 160 | C=700 / D= 160 | C=335 / D= 160 | C=700 / D= 160 | C=335 / D= 160 | C=700 / D= 160 |
| Carrera del prensatelas ajustable con rueda | ● | ● | – | – | – | – | ● | ● | – | – |
| Carrera del prensatelas ajustable con rueda, con limitación automática simultánea de la velocidad | – | – | ● | ● | – | – | – | – | – | – |
| Segundo ajuste rápido de carrera integrado. Ajuste rápido de carrera mediante interruptor de rodillera y carrera del prensatelas regulable con rueda de ajuste, con limitación automática simultánea de la velocidad según la carrera del prensatelas y el largo de arrastre. | – | – | – | – | ● | ● | – | – | ● | ● |
| Segundo largo de puntada integrado | – | – | – | – | ● | ● | – | – | ● | ● |
| Luz de costura LED integrada con regulador de intensidad | ○ | ○ | ● | ● | ● | ● | ○ | ○ | ● | ● |
| Pespunte (301) | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Tamaño de aguja [Nm] máx. | 140-230 | 140-230 | 140-230 | 140-230 | 140-230 | 140-230 | 140-230 | 140-230 | 140-230 | 140-230 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 7x23 / 328 / 794 | 7x23 / 328 / 794 | 7x23 / 328 / 794 | 7x23 / 328 / 794 | 7x23 / 328 / 794 | 7x23 / 328 / 794 | 7x23 / 328 / 794 | 7x23 / 328 / 794 | 7x23 / 328 / 794 | 7x23 / 328 / 794 |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz |
| Indicador de mantenimiento de aceite | – | – | ● | ● | ● | ● | – | – | ● | ● |
| Potencia nominal [W] máx. | 375 W | 375 W | 375 W | 375 W | 375 W | 375 W | 375 W | 375 W | 375 W | 375 W |
| Remate de costura A = automático, Ma= manual ***= programable, largo de puntada 0,5-6,5mm | ● Ma | ● Ma | ● A | ● A | ● A | ● A | ● Ma | ● Ma | ● A | ● A |
| Elevación del prensatelas, automática | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | M / MS | M / MS | M / MS | M / MS | M / MS | M / MS | M / MS | M / MS | M / MS | M / MS |
| Una aguja | ● | ● | ● | ● | ● | ● | – | – | – | – |
| Largo de puntada [mm] máx. | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 1.800* | 1.800* | 1.800* | 1.800* | 1.800* | 1.800* | 1.800* | 1.800* | 1.800* | 1.800* |
| Carrera de los pies alternantes [mm] máx. | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 | 9 |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 8 / 3 | 8 / 3 | 8 / 3 | 8 / 3 | 8 / 3 | 8 / 3 | 8 / 3 | 8 / 3 | 8 / 3 | 8 / 3 |
| Pinza de hilo para un inicio de costura limpio | – | – | ○ | ○ | ○ | ○ | – | – | ○ | ○ |
| Cortahilos [largo aprox. del hilo remanente en mm] máx. | – | – | ● 15 mm | ● 15 mm | ● 15 mm | ● 15 mm | – | – | ● 15 mm | ● 15 mm |
| Dos agujas Distancia entre agujas [mm] máx. | – | – | – | – | – | – | ● 3-40 | ● 6-80 | ● 3-40 | ● 6-80 |
| Garfio vertical, extragrande (3XL, Ø 40 mm) | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Peso, cabezal [kg] | 62 | 70 | 64 | 70 | 64 | 70 | 64 | 72 | 66 | 72 |
● De serie ○ Opcional
