Dürkopp Adler
H868
La máquina de columna de pespunte M-TYPE en versión reforzada con garfio 3XL
Características del producto
La potente máquina de columna
Las potentes máquinas de columna de la serie M-TYPE marcan nuevos estándares en funcionalidad y flexibilidad. Su construcción robusta, junto con unos parámetros de rendimiento impresionantes y el excelente equipamiento de las variantes CLASSIC, hacen de estas máquinas una herramienta de trabajo ideal para operaciones de costura exigentes en el campo de la costura semipesada. Esto facilita el procesamiento de hilos y telas de espesores extremos, así como de una gran variedad de materiales muy distintos.
Sus ventajas de un vistazo
Adaptador de aguja de serie para tres sistemas de aguja distintos
Las subclases de la H868 vienen equipadas con un adaptador de aguja de serie para tres sistemas de aguja distintos
El adaptador de aguja de serie garantiza el uso sencillo de tres sistemas de aguja distintos. No es necesario adaptar mecánicamente la altura de la barra de aguja. Con el adaptador de aguja de la H868 pueden usarse los siguientes sistemas de aguja: sistema 328 (arriba), 7x23 (en medio), 794 (abajo).
Accionamiento de costura con control DAC classic, incl. panel de mando OP1000
El amplio espacio libre (335 mm de ancho y 332 mm de alto) facilita el manejo de piezas de gran superficie
Sistema de arrastre potente y eficaz con arrastre inferior, arrastre por aguja y arrastre superior alternante
Puntadas de hasta 12 mm de largo para costuras normales y pespuntes decorativos
La elevación del prensatelas extremadamente alta, de hasta 25 mm, facilita colocar y retirar una pieza voluminosa
La carrera del prensatelas de hasta 9 mm permite pasar con seguridad sobre capas de material de distinta altura
Nueva tecnología de garfio con canilla 3XL (diámetro de canilla de 40 mm) para gruesos de hilo de hasta Nm 8/3 máx. o hilo trenzado de 1,2 mm de grosor
Velocidad máx. de costura de hasta 1,800 puntadas/min
Posicionamiento electrónico de la aguja (“Jog-Dial” – con la función de un volante electrónico)
Tensión de hilo adicional automática
Ejemplos de uso
Costuras sobrecargadas sencillas decorativas en la producción de tapicería

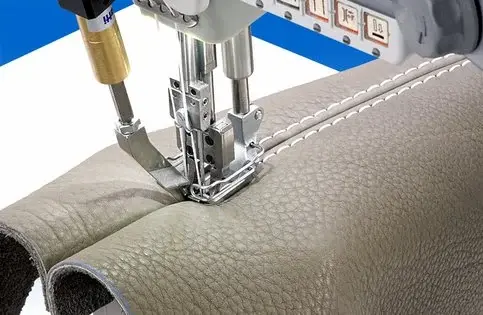

Pespunte decorativo de alta calidad
Especificaciones
| Modelo | H868-190361 | H868-290361 |
|---|---|---|
| Tensión de hilo adicional, A= Automática, Ma=Manual | ● A | ● A |
| Consumo de aire por carrera / Presión de aire [NL] [bar] | 0,7 / 6 | 0,7 / 6 |
| Arrastre inferior, arrastre por aguja y arrastre superior alternante | ● | ● |
| Hilo trenzado máx. | 0,8-1,2 | 0,8-1,2 |
| Espacio libre al coser/al elevar A = Al coser [mm] máx. B = Al elevar [mm] máx. | A=15 / B=25 | A=15 / B=25 |
| Dimensiones (largo, ancho, alto) [mm] | 1.060 / 600 / 1.700 | 1.060 / 600 / 1.700 |
| Posicionamiento electrónico de la aguja | ● | ● |
| Segundo ajuste rápido de carrera integrado. Ajuste rápido de carrera mediante interruptor de rodillera y carrera del prensatelas regulable con rueda de ajuste, con limitación automática simultánea de la velocidad según la carrera del prensatelas y el largo de arrastre. | ● | ● |
| Segundo largo de puntada integrado | ● | ● |
| Luz de costura LED integrada con regulador de intensidad | ● | ● |
| Pespunte (301) | ● | ● |
| Tamaño de aguja [Nm] máx. | 140-250 | 140-250 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 7x23 / 328 / 794 | 7x23 / 328 / 794 |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz |
| Indicador de mantenimiento de aceite | ● | ● |
| Máquina de columna con espacio libre C [mm] D [mm] | C=335 / D=332 | C=335 / D=332 |
| Control de programa, panel de mando OP1000 | ● | ● |
| Ajuste rápido de la carrera mediante interruptor de rodilla y carrera del prensatelas regulable con perilla, con limitación automática simultánea de la velocidad según la carrera del prensatelas y el largo de arrastre | ● | ● |
| Potencia nominal [W] máx. | 375 W | 375 W |
| Remate de costura A = automático, Ma= manual ***= programable, largo de puntada 0,5-6,5mm | ● A | ● A |
| Elevación del prensatelas, automática | ● | ● |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | M / MS | M / MS |
| Una aguja | ● | – |
| Largo de puntada [mm] máx. | 12 | 12 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 1.800* | 1.800* |
| Carrera de los pies alternantes [mm] máx. | 9 | 9 |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 8 / 3 | 8 / 3 |
| Dos agujas Distancia entre agujas [mm] máx. | – | ● 3-30 |
| Garfio vertical, extragrande (3XL, Ø 40 mm) | ● | ● |
| Peso, cabezal [kg] | 72 | 74 |
● De serie ○ Opcional
