Dürkopp Adler
969
Las máquinas de brazo cilíndrico H-TYPE de pespunte de una aguja con garfio de lanzadera XL
Características del producto
Grande, segura y precisa
Las máquinas de brazo cilíndrico H-Type de pespunte de una aguja se distinguen por un excelente patrón de puntada y puntadas constantemente apretadas, incluso al coser con hilos extremadamente gruesos de hasta Nm 5/3, con un largo de puntada máximo de 15 mm. El potente arrastre del material y la enorme fuerza de penetración de la H-TYPE ofrecen condiciones ideales para coser piezas de grosores de material extremos. La elevación del prensatelas extremadamente alta, de hasta 30 mm, facilita el manejo de piezas de gran superficie y voluminosas. El garfio de lanzadera XL, con un 70% más de capacidad de canilla, y la velocidad de costura máx. de 1,250 puntadas/min elevan la productividad en este campo a alturas inimaginables.
Sus ventajas de un vistazo
Garfio de lanzadera XL
Alta productividad gracias al garfio de lanzadera XL – 70% más de capacidad de canilla
La H-TYPE está equipada de serie con un garfio de lanzadera XL. Este garfio permite resultados de costura perfectos incluso al procesar hilos de coser extremadamente gruesos. Gracias a la capacidad de hilo de la canilla un 70% mayor que la del garfio estándar, los cambios de canilla se reducen notablemente.
Excelente aspecto de puntada y puntadas siempre bien apretadas, incluso al coser con hilos extremadamente gruesos de hasta Nm 5/3
En la H-TYPE pueden usarse estos dos sistemas de aguja: sistema de aguja 794 (de serie), con una amplia selección de tipos de punta, o sistema de aguja 1000H para grosores de material extremos.
Puntadas de hasta 15 mm de largo para costuras de ensamble y decorativas
La elevación del prensatelas extremadamente alta, de hasta 30 mm, facilita colocar y retirar piezas voluminosas
El arrastre superior alternante de hasta 12 mm permite pasar con seguridad sobre capas de material de distinta altura
Gran espacio libre de hasta 1,000 mm
El amplio espacio libre, de 420 mm de ancho (1,000 mm en la versión de brazo largo) y 225 mm de alto, facilita el manejo de piezas de gran superficie
El amplio espacio libre de la H-TYPE facilita el manejo de piezas de gran superficie. Mide 420 mm de ancho y 225 mm de alto, y en la versión de brazo largo, 1,000 mm de ancho y 225 mm de alto.
Posicionamiento electrónico de la aguja (“Jog-Dial”) con la función de un volante electrónico
Accionamiento de costura con control DAC classic conectable en red, incl. panel de mando OP1000 – «preparado» para Industria 4.0
Velocidad máx. de costura 1,250 puntadas/min.
Motor de costura integrado para máxima fuerza de penetración
El robusto cortahilos garantiza un corte seguro y limpio de hilos de coser extremadamente gruesos
Ejemplos de uso
Costuras funcionales y decorativas en textiles técnicos
Operaciones de costura especiales en el campo de los muebles utilitarios

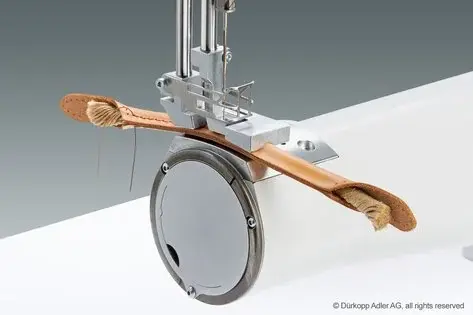

Costuras decorativas en asas de bolsos de alta calidad

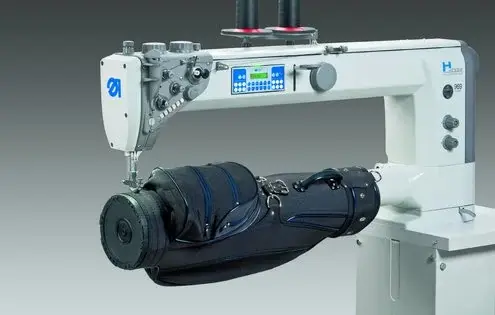

Pegado de piezas de base en bolsas de golf

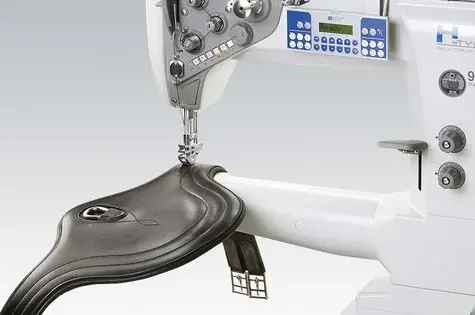

Costuras funcionales y decorativas en marroquinería pesada tridimensional
Especificaciones
| Modelo | 969-190080 PURE | 969-190180 | 969-190382 | 969-190382-100 |
|---|---|---|---|---|
| Tensión de hilo adicional, A= Automática, Ma=Manual | – | – | ● A | ● A |
| Consumo de aire por carrera / Presión de aire [NL] [bar] | – | 0,7 / 6 | 0,7 / 6 | 0,7 / 6 |
| Disponible sin motor DA / disponible con paquetes de motor por separado | ● | – | – | – |
| Garfio de lanzadera, extra grande (XL) | ● | ● | ● | ● |
| Arrastre inferior, arrastre por aguja y arrastre superior alternante | ● | ● | ● | ● |
| Hilo trenzado máx. | 0,8-1,6 | 0,8-1,6 | 0,8-1,6 | 0,8-1,6 |
| Espacio libre al coser/al elevar A = Al coser [mm] máx. B = Al elevar [mm] máx. | A=26* / B=30 | A=26* / B=30 | A=26* / B=30 | A=26* / B=30 |
| Máquina de brazo cilíndrico con espacio libre C [mm] D [mm] | C=420 / D=225 | C=420 / D=225 | C=420 / D=225 | C=1000 / D=225 |
| Accionamiento de costura DA | ● | ● | ● | ● |
| Dimensiones (largo, ancho, alto) [mm] | 1.200 / 600 / 1.700 | 1.200 / 600 / 1.700 | 1.200 / 600 / 1.700 | 1.200 / 600 / 1.700 |
| Posicionamiento electrónico de la aguja | – | ● | ● | ● |
| Carrera del prensatelas ajustable con rueda | ● | ● | ● | ● |
| Luz de costura LED integrada con regulador de intensidad | – | ○ | ● | ● |
| Pespunte (301) | ● | ● | ● | ● |
| Versiones de brazo largo disponibles de serie Puede influir en la velocidad máxima de costura C [mm] D [mm] | – | – | ○ C=1000 / D=225 | – |
| Devanador accionado por motor | – | ● | ● | ● |
| Tamaño de aguja [Nm] máx. | 120-300 | 120-300 | 120-300 | 120-300 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 794 / 1000H | 794 / 1000H | 794 / 1000H | 794 / 1000H |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz* | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz |
| Indicador de mantenimiento de aceite | – | ○ | ● | ● |
| Control de programa, panel de mando OP1000 | – | ● | ● | ● |
| Ajuste rápido de la carrera mediante interruptor de rodilla y palanca manual | – | – | ● | ● |
| Potencia nominal [W] máx. | 375 W* | 375 W | 375 W | 375 W |
| Elevación del prensatelas, automática | ● Ma | ● A | ● A | ● A |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | MS / S | MS / S | MS / S | MS / S |
| Una aguja | ● | ● | ● | ● |
| Largo de puntada [mm] máx. | 12 | 12 | 12 | 12 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 800 | 1.000 | 1.250 | 1.000 |
| Carrera de los pies alternantes [mm] máx. | 12 | 12 | 12 | 12 |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 5 / 3 | 5 / 3 | 5 / 3 | 5 / 3 |
| Pinza de hilo para un inicio de costura limpio | – | ○ | ○ | ○ |
| Cortahilos [largo aprox. del hilo remanente en mm] máx. | – | – | ● 40 mm | ● 40 mm |
| Peso, cabezal [kg] | 92 | 92 | 92 | 150 |
● De serie ○ Opcional
