Dürkopp Adler
550-869
Goldline
Máquina de brazo cilíndrico de dos agujas para operaciones de costura en piezas tubulares
Características del producto
La máquina especial para la industria de filtros

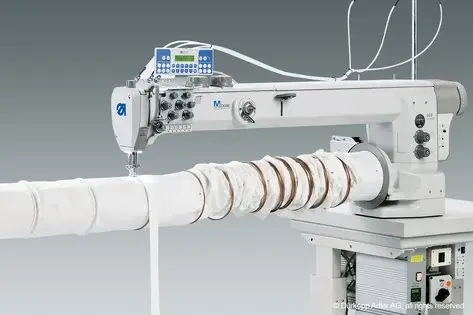

Gracias al espacio libre especialmente grande de 1,000 mm bajo el cabezal y al brazo giratorio accionado por motor paso a paso, la máquina de brazo cilíndrico M-TYPE garantiza la máxima calidad y eficiencia al procesar piezas tubulares de hasta 10 metros de largo. Funciones automáticas como la elevación neumática del prensatelas, el remate automático, el ajuste rápido de carrera, el segundo largo de puntada integrado y la tensión adicional neumática del hilo garantizan la máxima comodidad de manejo.
Ejemplos de uso
Especificaciones
| Modelo | 550-869 |
|---|---|
| Tensión de hilo adicional, A= Automática, Ma=Manual | ● A |
| Consumo de aire por carrera / Presión de aire [NL] [bar] | 0,7 / 6 |
| Arrastre inferior, arrastre por aguja y arrastre superior alternante | ● |
| Espacio libre al coser/al elevar A = Al coser [mm] máx. B = Al elevar [mm] máx. | A= 10 / B= 20 |
| Máquina de brazo cilíndrico con espacio libre C [mm] D [mm] | C=1000 / D=125 |
| Dimensiones (largo, ancho, alto) [mm] | 1.800 / 600 / 1.700 |
| Posicionamiento electrónico de la aguja | ● |
| Segundo ajuste rápido de carrera integrado. Ajuste rápido de carrera mediante interruptor de rodillera y carrera del prensatelas regulable con rueda de ajuste, con limitación automática simultánea de la velocidad según la carrera del prensatelas y el largo de arrastre. | ● |
| Segundo largo de puntada integrado | ● |
| Luz de costura LED integrada con regulador de intensidad | ○ |
| Pespunte (301) | ● |
| Tamaño de aguja [Nm] máx. | 90-180 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 134-35 |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz |
| Indicador de mantenimiento de aceite | ○ |
| Control de programa, panel de mando OP1000 | ● |
| Potencia nominal [W] máx. | 375 W |
| Remate de costura A = automático, Ma= manual ***= programable, largo de puntada 0,5-6,5mm | ● A |
| Elevación del prensatelas, automática | ● |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | M / MS |
| Brazo giratorio accionado por motor paso a paso | ● |
| Largo de puntada [mm] máx. | 9 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 2.000* |
| Carrera de los pies alternantes [mm] máx. | 9 |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 10 / 3 |
| Cortahilos automático | ● |
| Dos agujas Distancia entre agujas [mm] máx. | ● 4-30 |
| Garfio vertical, grande (L, Ø 26 mm) | ● |
| Peso, cabezal [kg] | ca. 90 |
● De serie ○ Opcional
