Dürkopp Adler
669 / 869
ECO
Máquinas de brazo cilíndrico M-TYPE con funciones mecánicas básicas y triple arrastre
Características del producto
El modelo básico con prestaciones convincentes
Gracias a sus sobresalientes parámetros de rendimiento, las subclases de la serie M-TYPE ECO de máquinas de pespunte de brazo cilíndrico con triple arrastre ofrecen gran funcionalidad y flexibilidad – a un precio atractivo.
El potente y eficaz sistema de triple arrastre garantiza un transporte del material sin problemas y sin desplazamientos al procesar los más diversos espesores y estructuras de tela.
El control DAC eco cuenta con prácticas funciones básicas, como el posicionamiento de la aguja, el arranque suave y la puntada individual accionada por pedal.
Las subclases de las máquinas de brazo cilíndrico M-TYPE ECO son una herramienta de trabajo robusta para tareas de costura especiales en piezas tridimensionales o tubulares en el campo de los textiles técnicos, el calzado y la marroquinería, el equipaje blando y productos similares.
Sus ventajas de un vistazo
Buena calidad de costura y fuerte arrastre del material gracias al triple arrastre con prensatelas alternantes
Buena relación costo-rendimiento
Introducción y retiro sencillos de piezas voluminosas gracias a la elevación extremadamente alta del prensatelas, de hasta 20 mm
Paso seguro sobre capas de material de distinta altura gracias a una carrera máxima del prensatelas de hasta 9 mm
La clase 869 está disponible en versión de 2 agujas
Lubricación central por mecha (sistema de lubricación mínima)
Ejemplos de uso

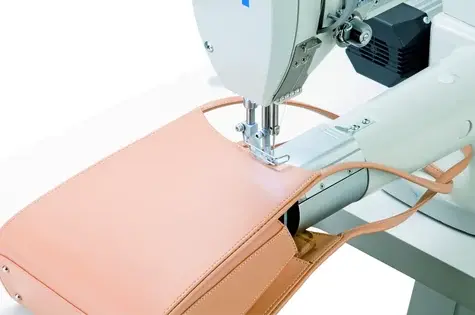

Costuras decorativas universales en bolsos de mano

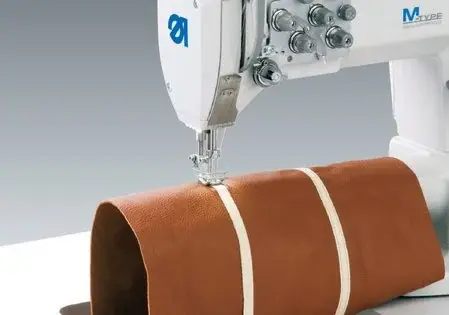

Pegado de tiras decorativas de cuero en artículos de marroquinería con distancia estrecha entre agujas

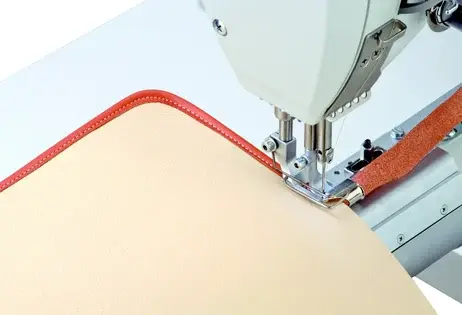

Ribeteado con poca tensión en bolsos y equipaje blando gracias al ribeteador móvil

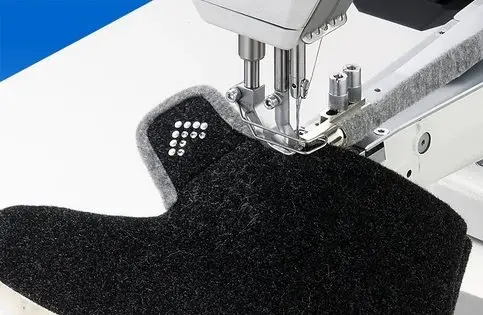

Ribeteador móvil en la fabricación de pantuflas
Especificaciones
| Modelo | 669-180010 | 869-180020-M | 869-280020-M |
|---|---|---|---|
| Tensión de hilo adicional, A= Automática, Ma=Manual | ● Ma | ● Ma | ● Ma |
| Disponible sin motor DA / disponible con paquetes de motor por separado | ○ | ○ | ○ |
| Arrastre inferior, arrastre por aguja y arrastre superior alternante | ● | ● | ● |
| Espacio libre al coser/al elevar A = Al coser [mm] máx. B = Al elevar [mm] máx. | A= 10 / B= 20 | A=10 / B=20 | A=10 / B=20 |
| Máquina de brazo cilíndrico con espacio libre C [mm] D [mm] | C=335 / D= 125 | C= 335 / D= 125 | C= 335 / D= 125 |
| Accionamiento de costura DA | ● | – | – |
| Dimensiones (largo, ancho, alto) [mm] | 1.060 / 600 / 1.700 | 1.200 / 550 / 1.700 | 1.200 / 550 / 1.700 |
| Carrera del prensatelas ajustable con rueda | ● | ● | ● |
| Garfio horizontal grande (L, Ø 26 mm) | ● | – | – |
| Control integrado DAC eco M-TYPE | – | ● | ● |
| Accionamiento directo DA integrado | – | ● | ● |
| Luz de costura LED integrada con regulador de intensidad | ○ | ○ | ○ |
| Pespunte (301) | ● | ● | ● |
| Tamaño de aguja [Nm] máx. | 100-150 | 90-180 | 90-180 |
| Sistema de aguja [Nm máx.] * según el equipo de costura | 134-35 | 134-35 | 134-35 |
| Tensión nominal [V], [Hz] | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz | 1x230V, 50 / 60 Hz |
| Consumo de potencia [kVA] máx. | 1,0 | 1,0 | 1,0 |
| Potencia nominal [W] máx. | 375 W | 375 W | 375 W |
| Remate de costura A = automático, Ma= manual ***= programable, largo de puntada 0,5-6,5mm | ● Ma | ● Ma | ● Ma |
| Elevación del prensatelas, automática | ○ | ○ | ○ |
| Elevación del prensatelas, mecánica, accionada con la rodilla | ● | ● | ● |
| Material de costura SL = muy liviano / L= liviano / LM = liviano a medio / M= medio / MS = medio a pesado / S = pesado | MS / S | M / MS | M / MS |
| Una aguja | ● | ● | – |
| Largo de puntada [mm] máx. | 9 | 9 | 9 |
| Puntadas/min. máx. *= según la carrera del prensatelas **= según la carrera del prensatelas y el largo de puntada *** = en la versión de doble aguja / tres agujas la velocidad posible es menor, según la distancia entre agujas ****= seleccionable por paso *****= según el uso del dispositivo aflojador de puntada ******= máx. 2,500 puntadas en combinación con el kit de conversión "Heavy" *******= La velocidad de costura depende del tipo de leva utilizada | 3.000* | 2.800 | 2.800 |
| Carrera de los pies alternantes [mm] máx. | 9 | 9 | 9 |
| Sintético [Tkt.] máx. * = Grosor máx. del hilo de la aguja: Tkt. 10/3, grosor máx. del hilo de la canilla: Tkt. 20/3 ** = Grosor máx. del hilo de la aguja: Tkt. 15/3; grosor máx. del hilo de la canilla: Tkt. 40/3 | 15 / 3 | 10 / 3 | 10 / 3 |
| Dos agujas Distancia entre agujas [mm] máx. | – | – | ● 4-30 |
| Garfio vertical, grande (L, Ø 26 mm) | – | ● | ● |
| Peso, cabezal [kg] | 50-54 | 54-59 | 54-59 |
● De serie ○ Opcional
